电烙铁恒温电路图及选用原则

电烙铁恒温电路图及选用原则

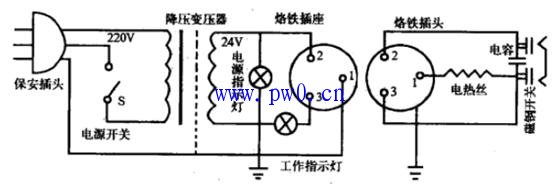

恒温电烙铁是通过软磁材料与磁钢的吸合和分离，实现自动控温的。如图所示，当焊头温度在恒温值以下时，连接在焊头端的磁性温度传感器吸住永久磁铁，使磁钢连杆上的触点接通，电源送给发热元件，使焊头温度逐步上升。当温度高于恒温时，加热元件失去磁性，电源切断，停止加温。这样周而复始地使电源自动接通或断开，升温与降温，保持电烙铁处于恒温状态。如改变加热元件的型号，就可以得到不同的恒温值。

恒温电烙铁一般为45W，间断地通电和断电，实际耗电为25W，采用变压器24V供电，交直流两用。恒温电烙铁具有节能、高效、低耗、寿命长等优点，是电子产品生产和电子修理行业理想的焊接工具。
一般说来，应根据焊接对象合理选用电烙铁的功率和种类，被焊件较大，使用的电烙铁的功率也应大些，若功率较小，则焊接温度过低，焊料熔化较慢，焊剂不易挥发，焊点不光滑、不牢固，这样势必造成外观质量与焊接强度不合格，甚至焊料不能熔化，焊接无法进行。但电烙铁功率也不能过大，过大了则会使过多的热传递到被焊工件上，使元器件焊点过热，可能造成元器件损坏，使印制电路板的铜箔脱落，焊料在焊接面上流动过快，并无法控制等。
选用电烙铁的原则如下：
1、焊接集成电路、晶体管及其受热易损的元器件时，考虑选用20W内热式或25W外热式电烙铁。
2、焊接较粗导线或同轴电缆时，考虑选用50W内热式或45~75W外热式电烙铁。
3、焊接较大元器件时，如金属底盘接地焊片，应选用100W以上的电烙铁。
4、烙铁头的形状要适应被焊件物面要求和产品装配密度。
