5.5KW三相异步电动机控制电路图原理及电气元器件选型

5.5KW电动机一般是三相异步电动机，可以说是一个小电机，它的额定电流是11A左右，在大多数情况下，是可以直接启动的。启动开关可以用防护式闸刀开关，也可以用转换开关进行启动，也可以用交流接触器控制启动。方法很多。下面我来帮你选型：

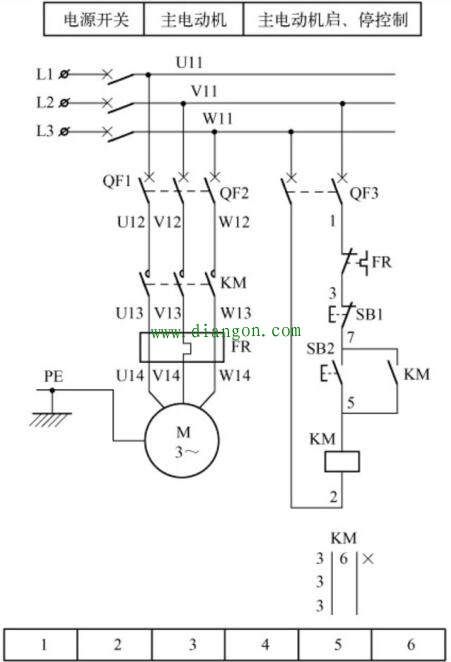

这个图是电动机的基本的连续运行电路图，图中的L1 L2 L3分别代表相线的A B C三相电，QF1 QF2分别是总电源空气开关和电动机的保护空气开关，QF3是控制线路的空气开关，空气具有切断线路的正常电流、过电流和短路电流的能力，具有自动保护功能，有小型空气开关俗称：空开和总制型空气开关俗称：断路器；FR是保护电动机过载的热继电器；KM是电动机启动用的交流接触器，它具有欠、失压保护功能，触头能够切断正常电流和短路电流的能力，和空气开关一样都有灭弧装置，主要是接通电源线路功作用。

5.5KW我们在选型空气开关时候可以选择断路器和空开，一般选择保护电器的额定电流的1.5倍左右，这个例子电动机的电流是11A，断路器或者空开需要用20A的，热继电器整定值是11A，交流接触器用18A。下面我来讲解控制启动过程
当我们依次合上QF3 QF2 QF1空气开关时，按下启动按钮SB2，相线L2电流通过1号线经过热继电器常闭触点变为3号线再经过停止按钮的常闭触点变为7号线至SB2的常开触点（此时由于已经按下按钮，触点状态已经闭合）变为5号线到KM接触器线圈的一端，通过接触器KM的另外一个接线端接到2号线，回到L3相线，这样接触器的电磁线圈得电吸合，KM接触器主触头和辅助触头闭合，电动机运转；当不在按启动按钮时，由于接触器的辅助触头已经闭合，线路仍然处于接通状态，这样电动机就可以连续运转起来；需要停止电动机时，按下停止按钮SB1，切断了控制回路的电路，接触器KM的电磁线圈失电回位，主触头和辅助触头回位，电动机停止运转。
一般情况下我们把3号线叫做电源线，7号线叫做自锁线或者自保线，5号线叫做线圈线或者启动线，这三根线是连接按钮的，很重要。
