电路图中电源线与地线的表示方法

来源:艾特贸易2017-11-10

简介电路图中通常将电源线或双电源中的正电源引线安排在元器件的上方,将地线或双电源中的负电源引线安排在元器件的下方,如下图所示。 一般情况下接地符号是向下引出的,但有时出

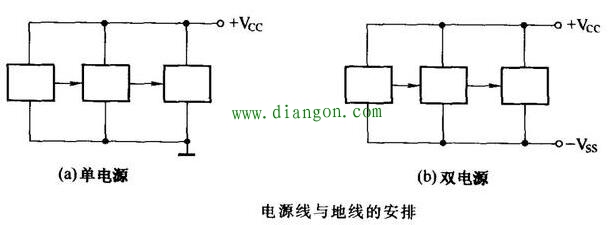

电路图中通常将电源线或双电源中的正电源引线安排在元器件的上方,将地线或双电源中的负电源引线安排在元器件的下方,如下图所示。

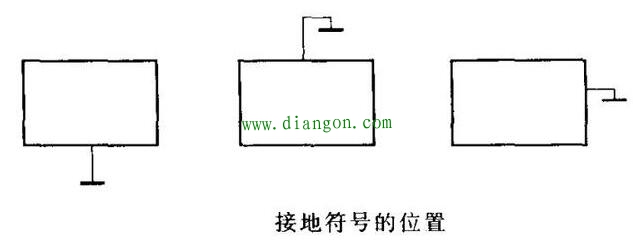

一般情况下接地符号是向下引出的,但有时出于绘图布局上的需要,接地符号也可以向上、向左或向右引出,如下图所示。

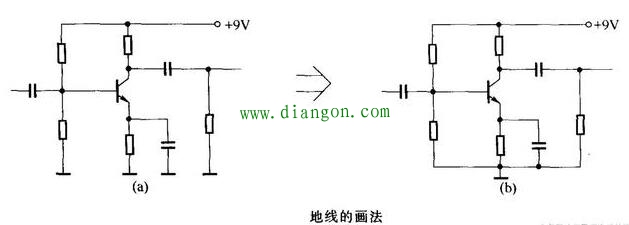

在较复杂的电路图中往往不将所有地线连在一起,而代之以一个个孤立的接地符号,如下图a)所示,应理解为所有地线符号是连接在一起的,如下图b)所示。有些电路图中的电源线也采用这种分散表示的画法,应理解为所有标示相同(例如都是+5V)的电源线是连接在一起的。

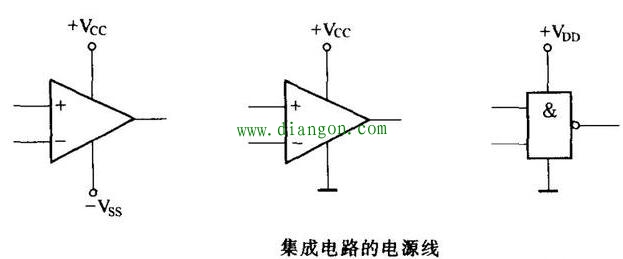

通常电路图中不画出集成运放以及数字集成电路的电源引线,因为这不影响分析电路功能,但分析电源电路和实际制作时不能忘记其电源引线。如下图所示。
