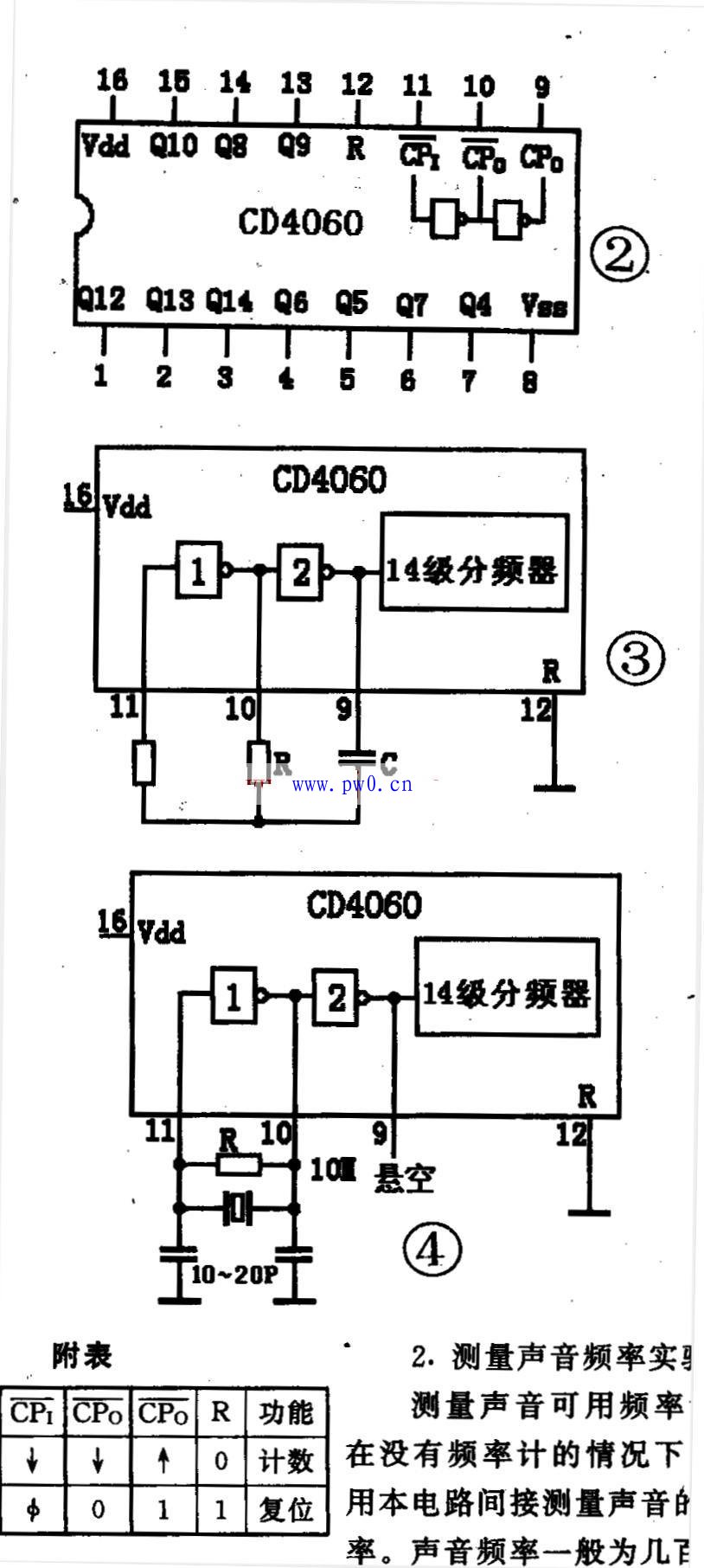

cd4060引脚图及功能

来源:艾特贸易2017-03-18

简介cd4060引脚图及功能 CD4000系列的芯片,除了跟74系列的电气特性有所区别外,例如: 1) 电压范围宽,应该可以工作在3V~15V,输入阻抗高,驱动能力差外,跟74系列 的功能基本没有区别;

cd4060引脚图及功能
CD4000系列的芯片,除了跟74系列的电气特性有所区别外,例如:
1) 电压范围宽,应该可以工作在3V~15V,输入阻抗高,驱动能力差外,跟74系列
的功能基本没有区别;
2) 输入时,1/2工作电压以下为0,1/2工作电压以上为1;
3) 输出时,1=工作电压;0=0V
4) 驱动能力奇差,在设计时最多只能带1个TTL负载;
5) 如果加上拉电阻的话,至少要100K电阻;
6) 唯一现在使用的可能就是计数器,CD4060的计数器可以到14级二进制串行计数/ 分频器,这个74系列的做不到这么高;
