D触发器工作原理及过程说明

D触发器工作原理及过程说明

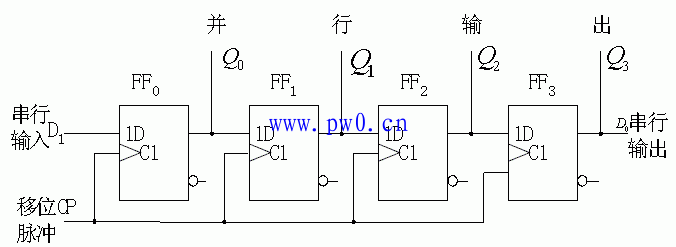

　　SD 和RD 接至基本RS 触发器的输入端，它们分别是预置和清零端，低电平有效。当SD=0且RD=1时,不论输入端D为何种状态，都会使Q=1，Q非=0，即触发器置1；当SD=1且RD=0时，触发器的状态为0,SD和RD通常又称为直接置1和置0端。我们设它们均已加入了高电平，不影响电路的工作。

　　工作过程如下：
　　1.CP=0时，与非门G3和G4封锁，其输出Q3=Q4=1，触发器的状态不变。同时，由于Q3至Q5和Q4至Q6的反馈信号将这两个门打开，因此可接收输入信号D，Q5=D非，Q6=Q5非=D。
　　2.当CP由0变1时触发器翻转。这时G3和G4打开，它们的输入Q3和Q4的状态由G5和G6的输出状态决定。Q3=Q5非=D，Q4=Q6非=D非。由基本RS触发器的逻辑功能可知，Q=Q3=D。
　　3.触发器翻转后，在CP=1时输入信号被封锁。这是因为G3和G4打开后，它们的输出Q3和Q4的状态是互补的,即必定有一个是0，若Q3为0，则经G3输出至G5输入的反馈线将G5封锁，即封锁了D通往基本RS 触发器的路径；该反馈线起到了使触发器维持在0状态和阻止触发器变为1状态的作用,故该反馈线称为置0维持线,置1阻塞线。Q4为0时，将G3和G6封锁，D端通往基本RS触发器的路径也被封锁。Q4输出端至G6反馈线起到使触发器维持在1状态的作用，称作置1维持线；Q4输出至G3输入的反馈线起到阻止触发器置0的作用,称为置0阻塞线。因此，该触发器常称为维持-阻塞触发器。总之，该触发器是在CP正跳沿前接受输入信号，正跳沿时触发翻转，正跳沿后输入即被封锁,三步都是在正跳沿后完成，所以有边沿触发器之称。与主从触发器相比,同工艺的边沿触发器有更强的抗干扰能力和更高的工作速度。
