74hc595驱动数码管程序

数码管的驱动分静态扫描和动态扫描两种，使用最多的是动态扫描，优点是使用较少的MCU的IO口就能驱动较多位数的数码管。数码管动态扫描驱动电路很多，其中最常见的是74HC164驱动数码管，这种电路一般用三极管作位选信号，用74HC164作段选信号，占用的MCU的IO口线随位数增加而增加,一般驱动四位以下数码管。如果要驱动四位以上数码管，用74HC595驱动最经典，只需4根IO口线就能驱动8位数码管，而且不存在消影问题，显示功能也很强大，是很实用的数码管驱动电路之一。
电路设计

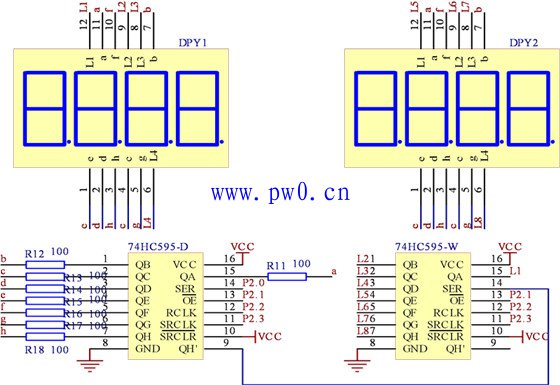

在WSF-51DB开发板上，用两片74HC595驱动8位共阴极数码管（由两个4位共阴极数码管组成），一片作位选信号，另一片作段选信号。需要注意的是段选芯片与数码管的连接要使用100-200欧姆电阻作限流，不能太大也不能太小，更不能直接连接。

程序设计
/**************************************************************************
*程序名称：74HC595驱动数码管
*程序功能：数码管显示字符
*开发工具：WSF-51DB开发板
* MCU型号：AT89S52-24PU
*时钟频率：12MHZ
*程序作者：吴师傅
**************************************************************************/
＃i nclude
unsigned char code segmcode[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,
0x77,0x7C,0x39,0x5E,0x79,0x71};//共阴极数码管段码0-f
unsigned char code bitcode[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};
//8位共阴极数码管位码
sbit ser=P2^0; //74HC595串行数据输入
sbit oe=P2^1; //74HC595使能，为0时输出数据，为1时呈高阻态
sbit rclk=P2^2; //74HC595数据锁存
sbit srclk=P2^3;// 74HC595串行时钟
//延时毫秒函数：
void Delayms(unsigned int t)
{
unsigned int x,y;
for(x=t;x>0;x--)
for(y=120;y>0;y--);//延时大约1毫秒
}
//任意位数码管显示一个字符函数：
void DTDisplayChar(unsigned char segmd,unsigned char bitd )//数码管段码和数码管位码
{
unsigned char i;
unsigned int dat;
dat=bitd;
dat=dat位码段码合并为一个int型数据
for(i=0;i位数据从高位依次移入74HC595
{
ser=(dat&0x8000)?1:0; //判断最高位，为真取1，为假取0
srclk=1; //上升沿送数据
srclk=0;
dat左移取下一位
}
rclk=1; //74HC595锁存数据
rclk=0;
}
//主函数：
int main(void)
{
unsigned char j,k;
oe=0; rclk=0;srclk=0;
DTDisplayChar(0xff,0x00);//数码管全亮
Delayms(2000);//延时2秒，检查数码管是否有缺画
while(1)
{
for(j=0;j显示0-f 16个字符
{
DTDisplayChar(segmcode[j],bitcode[j%8]);//从数组取出段码和位码
//要显示小数点只需在断码上或上0x80即可
for(k=0;k每个字符/闪烁5次
{
oe=0;//打开显示
Delayms(200);//延时200毫秒
oe=1;//关闭显示
Delayms(200);
}
}
/* for(j=0;j字符同时显示
{
DTDisplayChar(segmcode[j],bitcode[j]);//从数组取出段码和位码
Delayms(1);
} */
}
return 0;
}
