环形变压器绕制排线的方法

环形变压器绕制排线的方法

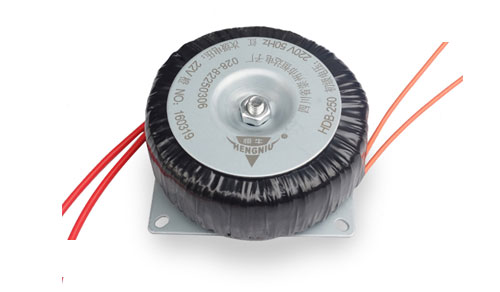

环形变压器有漏磁小、转换效率高、频率响应宽等特点，可以提高功放机音质。如果环形变压器烧坏，又买不到原配型号来替换，那只有采取手工绕制的方法来复制。下面介绍手工绕制的方法。
　　1.拆除旧绕组
　　用剪刀将绝缘纸剪破后即露出变压器的次级绕组，次级绕组线径通常较粗，在实际维修中极少见到有烧坏的情况，因其匝数不太多，故可一匝一匝地拆了以便统计匝数。多个次级绕组均可采取类似方法边拆边计匝数。初级绕组线径较细，烧坏的情况较常见。由于初级绕组的匝数多在千匝以上，加之绝缘材料被烧熔后附着于线匝上，若仍采用上述方法来统计匝数，显然是很麻烦的。快速处理方法是：用剪刀沿圆周上中心线将初级统组线圈一层层剪断，然后将剪断的线圈剥离铁心，再数出根数即得总匝数。开剪方法如图所示。
　　2.对环形铁心进行绝缘处理
　　环形变压器的铁心通常用优质高导磁率硅钢带卷制而成。当初级线圈烧坏后，浸有绝缘漆的环形铁心的绝缘层同时会不同程度地受损，在重新绕线圈前应进行浸漆处理。方法是：将环形铁心浸在绝缘漆中，数分钟后取出晾干，再在烘箱中烘干。然后在内外圆周上各粘贴一层胶带，再将玻璃纸划成宽约2cm的条状，将铁心包裹卷绕一层，并用双面胶带粘连接头。
　　3.线梭制作
　　为了便于手工操作，必须制作一种专用的绕线线棱。笔者设计了一种“工”字形的线梭，它可用塑料薄片或不锈钢薄片加工而成，可取为单股线匝周长的8倍左右，宽度小于环形铁心内径2cm左右。这样的线核不仅穿绕方便，还可减少穿绕次数。显然，漆包线在线梭上绕一圈的长度为单股线匝周长的8×2=16倍，若采用双线并绕，线梭上每一圈漆包线就可在环形铁心上绕32匝。以影皇AV-228专业功率放大器为例，其环形变压器初级线圈为1068T。双线并绕为534T，因而在线梭上绕534÷I6≈34圈漆包线就够用了。
　　4.绕制线圈
　　先绕初级绕组，取和原线径相近的优质高强度漆包线，双线并绕在“工”字形线梭上，圈数满足要求后剪下。将双线头用双面胶粘附在环形铁心的外圆周上，使线梭在环形铁心的内孔中穿绕，如图3所示。一层线圈绕好后，刷上一层绝缘漆(有利于线匝定位及绝缘)，并用玻璃纸包上一层，再绕第二层线圈。绕好后，将两线圈的头尾相接使其串联，另两根线头用软皮线焊接引出，并做好绝缘。在初级统组上加一层层间绝缘纸后再绕次级绕组，绕制方法与初级绕组绕法类同。
　　当所有绕组绕制完毕后，将环形变压器放入恒温箱中烘烤一段时间，以使绝缘漆干燥。再在最外层用一层较厚的绝缘纸包好，环形变压器就制作完成了。

变压器的原理非常简单，主要是通过电磁感应来改变交流电压来实现，恒达环形变压器主要构件是铁芯、初级线圈和次级线圈。可想而知，在了解环形变压器绕制方法之前，我们首先应该处理好环形变压器的铁芯，将铁芯进行导角的处理问题，因为如果没有处理好，很有可能被锐利的边角所伤，造成不可预估的后果;环形变压器在铁芯上包扎好绝缘胶带后，就可以用梭子(已将漆包线绕在梭子上)进行初级绕制了。进行初级的绕制，首先要留出一定长度的漆包线做引出线头，然后在一圈一圈地绕;内圈线要紧密排列，注意要按照顺序排列，避免跨线，扭绞，外圈排列要间隔有序，在环形变压器外侧，线与线之间一般保持1∼3mm的距离(视线径和变压器功率的大小确定)。匝数绕够后，即可将两端焊好引出线。在引出线位置须用青壳纸作绝缘，并用绝缘胶带包扎后即可绕制次级……绕制方法与初级线圈类似，就不再一一说明了;
