什么是PCB铝基板?PCB铝基板用途

什么是PCB铝基板?PCB铝基板用途

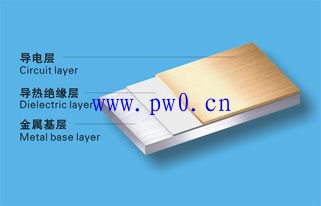

PCB铝基板是一种独特的金属基覆铜板，PCB铝基板具有良好的导热性、电气绝缘性能和机械加工性能，结构见下图：

　　铝基板的特点
●PCB铝基板表面用贴装技术（SMT）；PCB铝基板在电路设计方案中有良好的散热运行性；
●PCB铝基板可以降低温度，提高产品功率密度和可靠性，延长产品使用寿命；
●PCB铝基板可以缩小体积，降低硬件及装配成本；
●PCB铝基板可以取代陶瓷基板，获得更好的机械耐力。
　　PCB铝基板的结构
　　PCB铝基覆铜板是一种金属线路板材料、由铜箔、导热绝缘层及金属基板组成，它的结构分三层：
　　线路层：相当于普通PCB的覆铜板，线路铜箔厚度loz至10oz 。
　　绝缘层：绝缘层是一层低热阻导热绝缘材料。厚度为：0.003”至0.006”英寸是铝基覆铜板的核心计术所在，已获得UL认证。
　　基 层：是金属基板，一般是铝或可所选择铜。铝基覆铜板和传统的环氧玻璃布层压板等。
　　PCB铝基板由电路层、导热绝缘层和金属基层组成；电路层（即铜箔）通常经过蚀刻形成印刷电路，使组件的各个部件相互连接，一般情况下，电路层要求具有很大的载流能力，从而应使用较厚的铜箔，厚度一般35μm~280μm；
　　导热绝缘层是PCB铝基板核心技术之所在，它一般是由特种陶瓷填充的特殊的聚合物构成，热阻小，粘弹性能优良，具有抗热老化的能力，能够承受机械及热应力。IMS-H01、IMS-H02和LED-0601等高性能PCB铝基板的导热绝缘层正是使用了此种技术，使其具有极为优良的导热性能和高强度的电气绝缘性能；
　　金属基层是铝基板的支撑构件，要求具有高导热性，一般是铝板，也可使用铜板（其中铜板能够提供更好的导热性），适合于钻孔、冲剪及切割等常规机械加工。PCB材料相比有着其它材料不可比拟的优点。适合功率组件表面贴装SMT公艺。无需散热器，体积大大缩小、散热效果极好，良好的绝缘性能和机械性能。
　　PCB铝基板用途
　　1.音频设备：输入、输出放大器、平衡放大器、音频放大器、前置放大器、功率放大器等。
　　2.电源设备：开关调节器`DC/AC转换器`SW调整器等。
　　3.通讯电子设备：高频增幅器`滤波电器`发报电路。
　　4.办公自动化设备：电动机驱动器等。
　　5.汽车：电子调节器`点火器`电源控制器等。
　　6.计算机：CPU板`软盘驱动器`电源装置等。
　　7.功率模块：换流器`固体继电器`整流电桥等。
