开关电源不同辅助供电设计方法

开关电源不同辅助供电设计方法

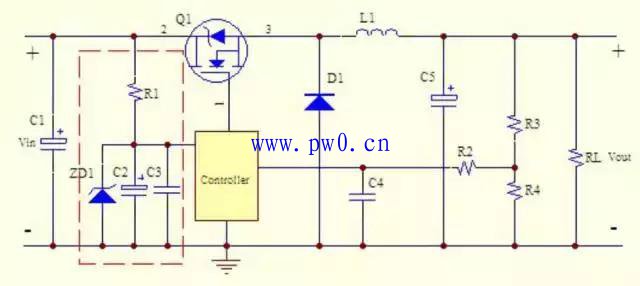

RC自举启动供电

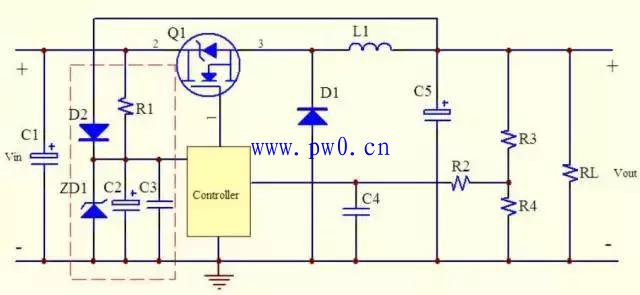

RC自举启动+输出自供电

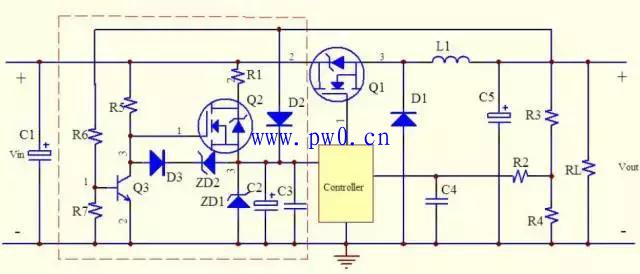

RC自举启动后关闭+输出自供电

上面三种供电方式的启动损耗由上到下是依次降低的！

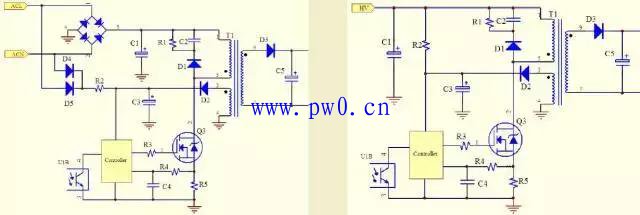

RC自举启动+反激式绕组自供电

设计注意点：
●启动从高压（交流或者直流）取电自举启动IC工作，要注意启动电阻的功率与耐压问题，启动电阻的阻值不能太小，否则会影响整机的待机功耗与短路功率
●启动电容要有足够大的容量，以维持IC工作到次级建立正常的输出电压

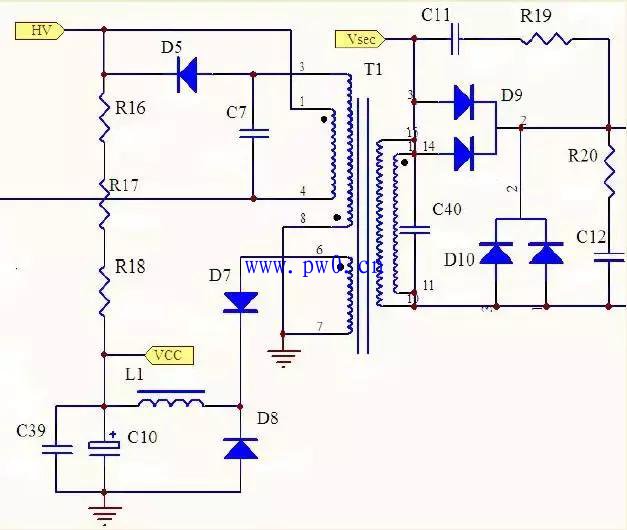

RC自举启动+正激式绕组供电

特点：
●辅助供电绕组跟初级绕组同相位
●辅助供电电压建立比较快
●供电较为平稳，不受输入电压的影响
●输出短路或很低电压时辅助供电一直有，可以同时保证其他电路正常工作
●电路多一个整流管，多一个小电感
设计注意点：
●续流小电感L1的值一定要足够大，否则在轻载或者空载的时候，会出现电流不连续，导致Vcc电压跳动

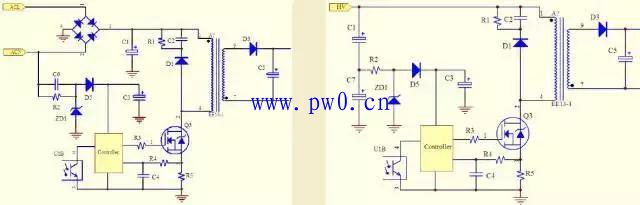

阻容降压自供电

特点：
●阻容降压为恒流源供电，故供电电压会受到输入电压的影响
●阻容降压不适合大功率的供电场合，因为恒流源不适合大动态的供电
设计注意点：
●根据负载的电流大小和交流电的工作频率选取适当的电容
●可以在降压之后加入串联稳压电路或者三端稳压器稳压，或者串一个电阻
