多圈绝对值编码器的编码方式

多圈绝对值编码器的编码方式

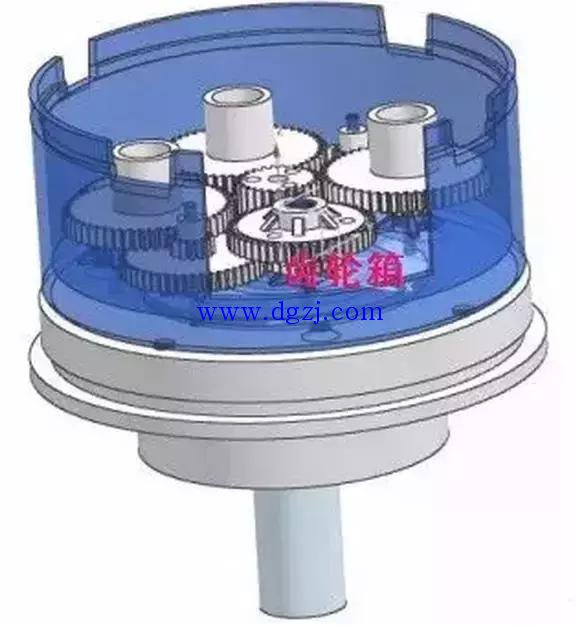

绝对值多圈编码器，就是在其测量范围内，不仅仅在单圈 360° 内有“绝对值编码”，而且在超过 360° 后仍然有不依赖于计数的多圈数值的唯一绝对编码。其一般与钟表式的分针、时针原理相似。
绝对值多圈编码器的数值读取必须与历史无关，不存在是否有记忆、是否有电池的问题。通电读取或不读取，停电记忆或不记忆，电池有或没有，绝对值编码的数据都在那里。如果编码器是通过内部或外部的计数器累加计数的，输出编码值与历史计数有关系，一旦历史关系丢失或出错，信息也将错误，就不能称为“绝对值”的多圈编码器，无论其是否有电池。
多圈绝对值编码器以“单圈位数 x 多圈圈数（或位数）”的方式表示其分辨率和测量圈数行程，多圈常用的是 4096 圈，少量可以达到 16384 圈、65536 圈（16 位）。
