RS232和RS485接口定义说明

RS232和RS485接口定义说明

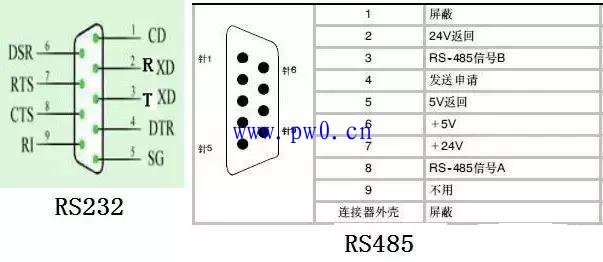

RS232（DB9）接口定义：
1 DCD 载波检测
2 RXD 接收数据
3 TXD 发送数据
4 DTR 数据终端准备好
5 SG 信号地
6 DSR 数据准备好
7 RTS 请求发送
8 CTS 清除发送
9 RI 振铃提示
接口电平:RS232采用负逻辑电平：-15~-3：逻辑1；+15~+3：逻辑0；电压值通常在7V左右；
两个设备进行通信时，本机接收数据要与对方发送数据相连。

S7-200PLC的RS485接口定义：
1 逻辑地
2 逻辑地
3 RS-485信号B（接工控机COM口第7针）
4 RTS（TTL）
5 逻辑地
6 ＋5V 100Ω串连电阻
7 ＋24V
8 RS-485信号A（接工控机COM口第8针）
9 10-位 协议选择（输入）
连接器外壳 机壳接地
