低压配电柜常见问题和解决办法

低压配电柜常见问题和解决办法

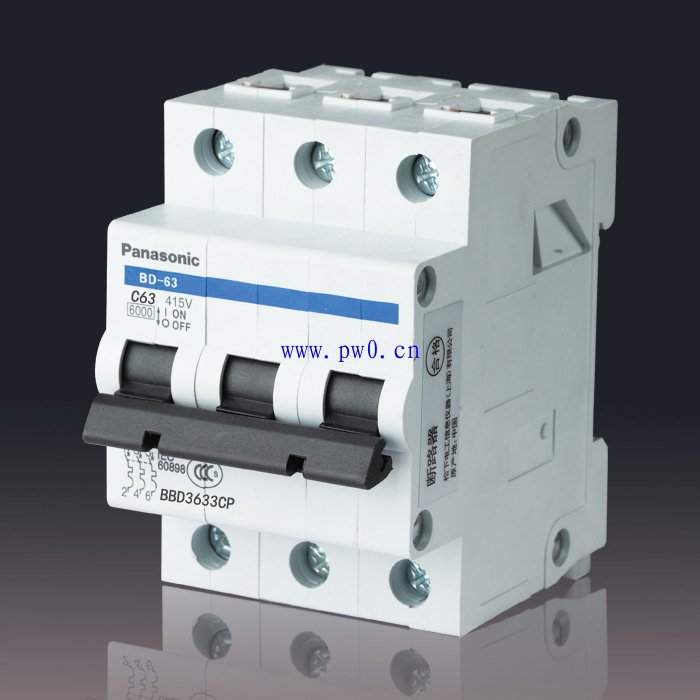

一、断路器不能合闸的原因分析
1、 欠压线圈不工作（电压正常）。解决办法：更换欠压线圈
2、 按下合闸按钮。合闸线圈得电不工作，解决办法：更换欠压线圈
3、 合闸按钮接触不良。解决办法：更换合闸按钮
4、 控制回路熔芯烧坏。解决办法：确认控制回路正常无短路后更换熔芯
5、 断路器未储能。解决办法：检查电动机控制电源电压必须≥ 85%

6、 合闸电磁铁控制电源电电压小于 85%。解决办法：合闸电磁铁电源电压必须≥ 85%
7、 合闸电磁铁已损坏。解决办法：更换合闸电磁铁
8、 抽屉式断路器二次回路接触不良。解决办法：把抽屉式断路器摇出后，重新摇到“接通”位置。检查二次回路是否连接可靠
9、 万能转换开关在停止位。解决办法：将开关转到左送电或右送电处
二、进线柜主开关不能分闸原因分析
1、 分闸按钮接触不良。解决办法：更换分闸按钮
2、 分闸线圈烧坏。解决办法：更换分闸线圈
三、主计量无功表反转或不转原因分析
1、 电容补偿功率因数偏高或超前。解决办法：调整电容补偿至 0.92-0.97
2、 变压器进线相序错误。解决办法：重新调整相序
3、 电压电流回路正常。解决办法：更换无功表

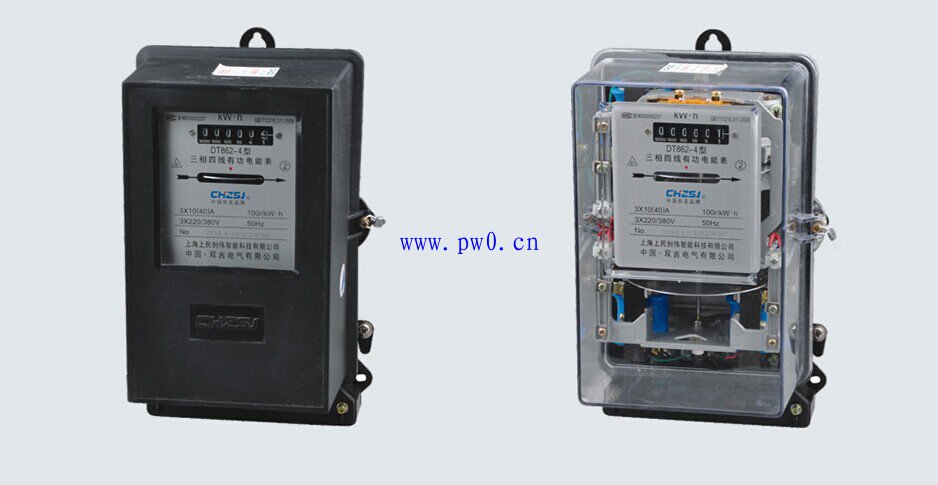

四、抽屉出线电能表不转原因分析
1、检查二次插件是否接触不良。解决办法：调整二次插件接触片
2、电流电压正常。解决办法：更换电度表

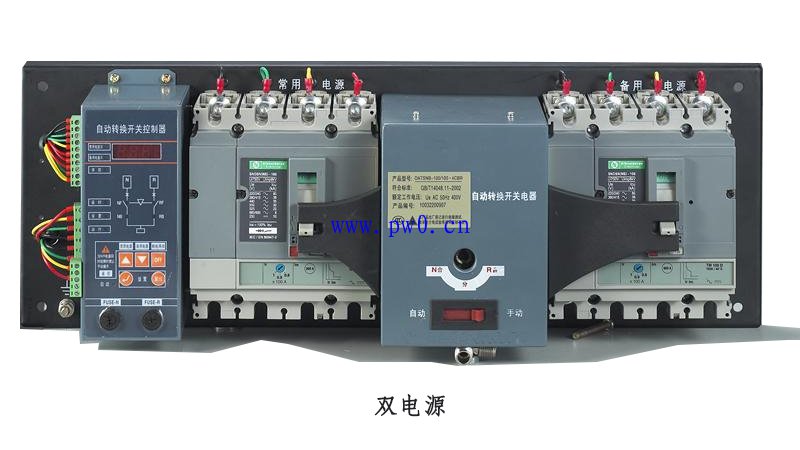

五、双电源切换不能自动投切原因分析
1、 万能转换开关没有转到自动位。解决办法：将开关转到自动位置
2、 手动转换开关没有转换到自动位置。解决办法：把手自动转换开关转向自动位置
3、 欠电压脱扣器没闭合。解决办法：检查电压与脱扣器电压等级是否一致 V ≥ 85%
4、 时间继电器没闭合。解决办法：检查时间继电器 2#7# 接点电压是否正常
5、 断路器分励机构没复位。解决办法：检查机械联锁是否松动，有无卡滞现象

六、电容柜不能自动投切原因分析
1、 电流取样信号线未接。解决办法：接好电流取样信号线
2、 检查控制器熔芯是否烧坏。解决办法：更换熔芯
3、 电压偏高，控制器显示过压。解决办法：调整过压保护点
4、 电流偏小，控制器显示超前。解决办法：电流增大后能自动正常工作
5、 电容柜补偿仪显示过压。解决办法：把设定电压值调高于实际电压
6、 电流取样信号线未接。解决办法：接好电流取样信号线
7、 补偿控制仪熔芯被烧坏。解决办法：更换熔芯
8、 电流偏小。解决办法：待用电电流增大后进一步调试处理
七、电容柜功率因数达不到 0.9 以上原因分析
1、 电容器的容量降低。解决办法：更换电容器
2、 部分回路未通电。解决办法：检查后作处理更换
3、 原设计负荷增大。解决办法：增加电容柜补偿容量
