输电杆塔为什么不一样?影响杆塔选型因素

你看到的输电杆塔可能高低不同
输电杆塔为什么长得不一样？

一般电压等级越高，上下导线垂直距离就越大，线路离地越高，相应地，杆塔也就越高。220千伏输电塔高度一般在30~40米左右，500千伏输电塔约有50米高，而1000千伏特高压输电塔则达到90~110米的高度，相当于二三十层的高楼了。

影响杆塔选型的因素：
输电电压/回路数/导、地线种类和安装方式
线路经过地区的自然条件
线路的重要性/建筑材料/经济性……
你看到的输电杆塔或许形状各异

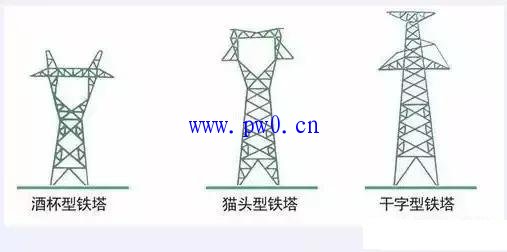

1、酒杯型塔
通常用于110千伏及以上电压等级送电线路，特别适用于重冰区或多雷区。
2、猫头型塔
110千伏及以上电压等级送电线路的常用塔型，优点在于能够有效节省线路走廊。
3、干字型铁塔
主要用做耐张塔及转角塔，是220千伏及以上电压等级送电线路的常用塔型。
4、双回路鼓型塔
双回路铁塔常用的塔型，由于中相导线横担稍长于上、下横担，导线呈鼓形布置因而得名。稍长的中横担使所有的导线均能达到适当错开的目的，所以也适用于覆冰较重地区，可避免导线脱冰跳跃时发生碰线闪络事故。
