金属氧化物避雷器MOA带电测试示意图

金属氧化物避雷器MOA带电测试示意图
金属氧化物避雷器目前广泛采用一体化结构即制造厂家在计数器前边串一只全电流mA表，在运行电压下测量全电流值，根据此电流值大小，判断MOA的运行状态。接线图如图1-1所示。

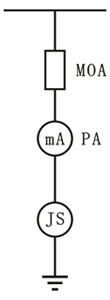

图1-1 MOA带电测试示意图
MOA—金属氧化物避雷器；
PA—全电流表；JS—计数器
平时运行人员巡视检查时，根据全电流的指示值大小和三相对就可以很方便判断设备是否有缺陷，尤其是线路避雷器更方便判断（线路避雷器试验周期较长）。
