中性点经消弧线圈接地系统的作用及应用

中性点经消弧线圈接地系统的作用及应用
中性点经消弧线圈接地系统，也称为：中性点谐振接地系统
作用：
中性点经消弧线圈接地后，当系统发生单相接地故障时，流过消弧线圈的电感电流对接地故障电容电流起到平衡补偿作用，使接地点流过的故障电流降低到最小数值，防止接地电弧重复燃烧引起间隙性电弧接地过电压。而且，经验证明，中性点经消弧线圈接地后，也能防止发生由电压互感器铁芯饱和引起的分频谐振过电压。

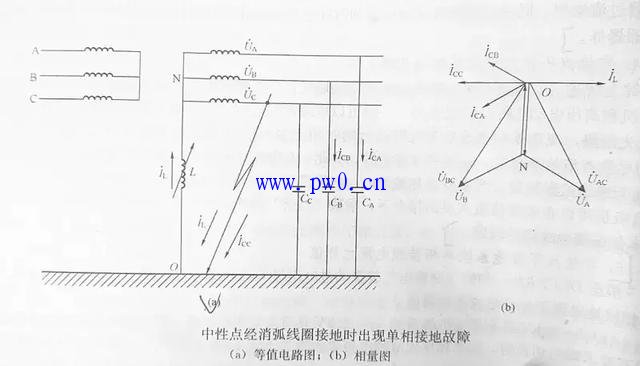

所谓消弧线圈，其实就是在变压器中性点与大地之间接入一个电抗线圈。当发生单相接地故障时，除了在接地点流过对地电容电流外，还流过消弧线圈的电感电流，电容电流和电感电流方向相反，从而接地故障点处的电流减小，电弧自行熄灭，防止发生间隙性电弧接地过电压，如图

中性点接上消弧线圈后，和中性点不接地系统一样，发生单相完全接地时接地相的对地电压变为零，其他两相的对地电压升高到原值的倍。因此，中性点经消弧线圈接地系统和中性点不接地的系统一样，各相对地绝缘必须按线电压考虑。
应用：
为了提高供电可靠性，是单相接地时电弧易于熄灭，当电容电流超过中性点不接地系统单相接地电流允许值（前一天文章）时，应采用中性点经消弧线圈接地。例如3~20kV具有发电机的系统，当单相接地电容电流超过允许值（上篇文章中）时，应采用消弧线圈接地方式、消弧线圈可装在厂用变压器中性点上，也可以装在发电机中性点上。
对于35、66kV系统，当单相接地故障电流超过10A；
3~10kV电缆线路构成的系统，当单相接地故障电流超过30A；
3~10kV钢筋混凝土或金属杆塔的架空线路构成的系统，当单相接地故障电流超过10A；
非钢筋混凝土或非金属杆塔的架空线路构成的系统，当单相接地故障电流 3kV和6kV超过30A，或10kV超过20A时
以上各种情况下，当需要在接地故障条件下继续运行，均采用消弧线圈接地方式
