如何测量设备接地电阻?接地电阻值多少为标准

一、接地电阻测试要求：
　　a.交流工作接地，接地电阻不应大于4Ω；
　　b.安全工作接地，接地电阻不应大于4Ω；
　　c.直流工作接地，接地电阻应按计算机系统具体要求确定；
　　d.防雷保护地的接地电阻不应大于10Ω；
　　e.对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。
　　二、接地电阻测试仪
　　ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。亦可测量低电阻导体的电阻值和土壤电阻率。
　　三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。附件有辅助探棒导线等，装于附件袋内。其工作原理采用基准电压比较式。
　　四、使用前检查测试仪是否完整，测试仪包括如下器件。
　　1、ZC-8型接地电阻测试仪一台
　　2、辅助接地棒二根
　　3、导线5m、20m、40m各一根

　　五、使用与操作
　　1、测量接地电阻值时接线方式的规定

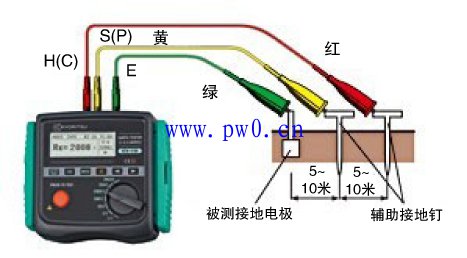

　　仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m
　　1.1测量大于等于1Ω接地电阻时接线将仪表上2个E端钮连结在一起。
　　1.2测量小于1Ω接地电阻时接线将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。
　　2、操作步骤
　　2.1、仪表端所有接线应正确无误。
　　2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
　　2.3、仪表放置水平后，调整检流计的机械零位，归零。
　　2.4、将“倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。此时刻度盘上读数乘上倍率档即为被测电阻值。
　　2.5、如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。
　　2.6、如果发现仪表检流计指针有抖动现象，可变化摇柄转速，以消除抖动现象。
标准接地电阻规范要求：
  1、防雷保护接地电阻应小于等于10欧；
  2、安全保护接地电阻应小于等于4欧；
  3、交流工作接地电阻应小于等于4欧；
  4、直流工作接地电阻应小于等于4欧；
  5、防静电接地电阻一般要求小于等于100欧。
 6 共用接地体(联合接地)应不大于接地电阻1欧。
 【避雷针的地线属于防雷保护接地，如果避雷针接地电阻和防静电接地电阻都是按要求设置的，那么就可以将防静电设备的地线与避雷针地线接在一起，因为避雷针的接地电阻比静电接地电阻小10倍，因此发生雷电事故时，大部分雷电将从避雷针地泄放，经过防静电地的电流则可以忽略不计。】 接地分三种 保护接地：电气设备的金属外壳，混凝土、电杆等，由于绝缘损坏有可能带电，为了防止这种情况危及人身安全而设的接地。1Ω以下。低压电气设备保护接地电阻不大于4Ω，小接地短路电流（500A以下）的高压保护接地电阻不大于10 Ω，大接地短路电流（500A以上）的高压保护接地电阻不大于0.5 Ω，变压器中性点接地电阻不大于 4Ω，重复接地电阻不大于10 Ω。若土壤电阻率过高，可以采用外引接地体的方法、对土壤化学处理的方法、换土质的方法、深埋法、延长接地体的方法、采用网络接地装置等方法达到降低接地电阻的目的。
防静电接地：防止静电危险影响而将易燃油、天然气贮藏罐和管道、电子设备等的接地。
防雷接地：为了将雷电引入地下，将防雷设备（避雷针等）的接地端与大地相连，以消除雷电过电压对电气设备、人身财产的危害的接地，也称过电压保护接地。
