火线和地线之间有电压吗

来源:艾特贸易2017-03-18

简介火线和地线之间有电压吗 火线与零线之间是220V,是因为配电变压器输出的三相电压(火线)对变压器中性线(零线)的电压是220V。这些都是由系统电压和变压器结构决定的。地线与零

火线和地线之间有电压吗

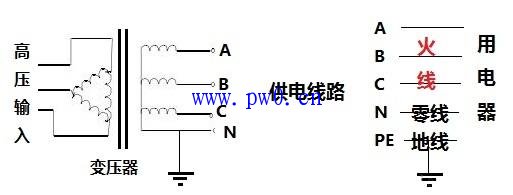

火线与零线之间是220V,是因为配电变压器输出的三相电压(火线)对变压器中性线(零线)的电压是220V。这些都是由系统电压和变压器结构决定的。地线与零线之间的电压是0V,系统要求配电变压器的中性点必须可靠接地(即与接地装置相连),地线要求在靠近接地装置处引出。尽管地线靠近接地装置,零线靠近变压器中性点,但都接至接地装置,其实是一点,所以互相间电压为零。地线与火线之间的电压是220V,明白上面两点,这点就自然明白了,因为零线和地线在变压器接地处是一点,那么零线对火线是220V,当然我地线对火线也是220V了。
我国规定的供电标准是三相四线制:火线有三条,火线与火线之间电压是 ~ 380V ,各相之间的相位差是 120° ,俗称工业电;火线与零线之间电压是 ~220V ,俗称民用电 。供电公司就是按照国家标准向市民供电的。
地线是与大地可靠连接的导线,接在用电器的外壳上,使外壳的电位始终与大地相连,保障人身安全。
而零线虽然是电源的电流通路,最终也是接入大地的,所以零线与地线之间没有电压,或者有几伏电压。但是要注意,出现故障时零线也会危及人身安全,不要轻易触碰。

如果发现地线-零线上有大于5伏的交流电,基本可以认定:地线没有接地或是接地不良,或者一些接地的设备漏电过于严重.
  火线-零线之间的电压是220V;
  火线-地线之间的电压是220V;
  零线-地线之间电压是0V。
  照明电路里的两根电线,一根叫火线,一根叫零线。火线和零线的区别在于它们对地的电压不同:火线对地电压为220V;零线的对地的电压等于零(它本身跟大地相连接在一起的)。所以当人的一部分碰上了火线,另一部分站在地上,人的这两个部分之间的电压等于220V,就有触电的危险了;反之人用手去抓零线,如果人是站在地上的话,由于零线的对地的电压等于零,所以人的身体各部分之间的电压等于零,人就没有触电的危险。
