什么是主令电器?主令电器图形符号

什么是主令电器?主令电器图形符号
主令电器主要用来接通或断开控制电路，以发布命令或信号，改变控制系统工作状况的电器。控制按钮：由按钮帽、复位弹簧、桥式触点和外壳等组成，通常做成复合式，即具有常闭触点和常开触点。

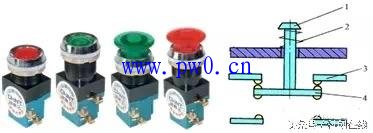

控制按钮结构示意图
1-按钮 2-复位弹簧 3-常闭静触头 4-动触头 5-常开静触头

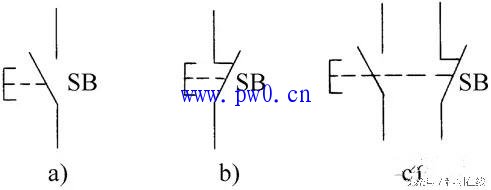

控制按钮图形符号及文字符号
种类：
1）颜色：红—停止 绿—起动 黑—点动
2）结构：蘑菇—急停 指示灯式—指示
钥匙—安全 平钮—一般
种类：
1）颜色：红—停止 绿—起动 黑—点动
2）结构：蘑菇—急停 指示灯式—指示
钥匙—安全 平钮—一般
直动式行程开关，其动作原理与按钮开关相同，但其触点的分合速度取决于生产机械的运行速度，不宜用于速度低于0．4m／min的场所。
滚轮式行程开关，当被控机械上的撞块撞击带有滚轮的撞杆时，撞杆转向右边，带动凸轮转动，顶下推杆，使微动开关中的触点迅速动作。当运动机械返回时，在复位弹簧的作用下，各部分动作部件复位。
接近开关：接近式位置开关是一种非接触式的位置开关又叫无触点行程开关。 简称接近开关。它由感应头、高频振荡器、放大器和外壳组成。当运动部件与接近开关的感应头接近时，就使其输出一个电信号。其特点是非接触、无触点、定位精度高，使用寿命长。
