备自投工作原理

由于对供电可靠性要求越来越高，已具备两回线及以上的多回供电线路，在安装备用进线自动投入装置来提高可靠性。备用进线自动投入装置简称备自投。
简单的说，就是通过另一套保护装置，在前一套发生故障的时候，将第2套切入使用，达到保证供电可靠的方法
备自投母联保护
主要功能

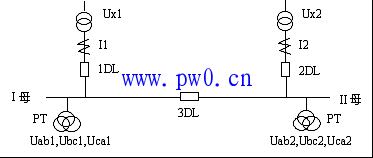

系统运行方式：
        1）#1进线带两段母线，1DL、3DL在合位，2DL在分位，称方式1；
        2）#2进线带两段母线，2DL、3DL在合位，1DL在分位，称方式2；
        3）两段母线分列运行，桥开关3DL在分位，1DL、2DL在合位，称方式3和方式4。
方式1、方式2作为线路备投，分别选择2DL和1DL作为自投开关。方式3和方式4同分段开关自投一样，选择3DL作为自投开关，方式3为跳1DL合3DL，方式4为跳2DL合3DL。
装置自动识别现运行方式，选择自投方案。设有整定控制字，分别控制四种方式自投是否允许。
保护功能
母联分段电流保护(速断、过流)
辅助功能
装置故障告警
故障录波
保护定值和时限的独立整定
自检和自诊断
测控功能
电量测量（遥测量）：进线及母线的电压、电流、母联电流、电网频率等
遥信量：装置共有14路开入量，其中：12路为采集外部遥信，2路为内部开关量信号
遥控量：完成1台断路器就地或遥控分合闸操作
闭锁功能
断路器就地和遥控操作互为闭锁且具有防跳功能
通讯功能
CAN总线，以及标准的RS485多机通讯接口
特点
采用分层分布式设计，可组屏安装或直接安装于开关柜上
封闭、加强型单元机箱，抗强干扰设计，适用于恶劣环境，可靠性高、抗干扰能力强，符合IEC电磁兼容标准
可以实现远方定值整定与修改
事件顺序记录并上传SOE事件
汉字液晶显示，键盘操作
设有独立的起动元件用来开放继电器电源，提高装置的安全性
