高侧电流感测参考设计电路图

转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-08-18

简介描述 此 TI 高精度验证设计通过一种双电源、高侧、四十年历史的电流感测解决方案提供原理、组件选择、仿真、完整 PCB 原理图和布局、物料清单以及均衡性能,可以精确检测 10uA-10

  描述

  此 TI 高精度验证设计通过一种双电源、高侧、四十年历史的电流感测解决方案提供原理、组件选择、仿真、完整 PCB 原理图和布局、物料清单以及均衡性能,可以精确检测 10uA-100mA 范围内的负载电流。相应的线性输出为 10mV 至 4.9V,允许常见 5V ADC 的测量。虽然可以对此类应用使用传统运算放大器,但与传统运算放大器相比,PGA281 可具有更多优势,可提供更准确、用途更广泛的解决方案,例如:

  - 差动测量可最大程度降低 PCB 寄生效应带来的误差

  - 宽达 ±12.5 V 的共模电压输入范围

  - PGA281 可进行引脚编程的增益允许轻松切换增益设置,实现宽负载电流范围内的测量

  特性

  高侧、四十年、双向、经验证的电流感应解决方案

  感测 10uA-100mA 范围的电流;误差 《0.05%

  支持宽达 ±12.5 V 的共模输入范围

  10mV 至 4.9V 输出,允许常见 5V ADC 的测量

  利用 PGA281 可进行引脚编程的增益仪表放大器来实现四十年电流测

  原理图/方框图

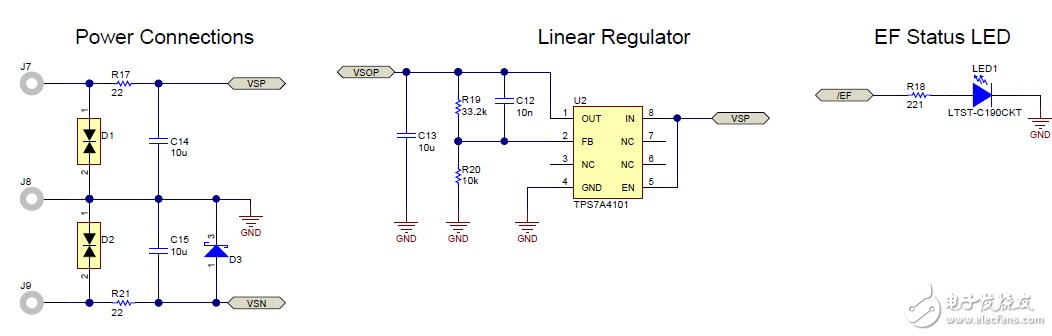

高侧电流感测参考设计电路图
高侧电流感测参考设计电路图

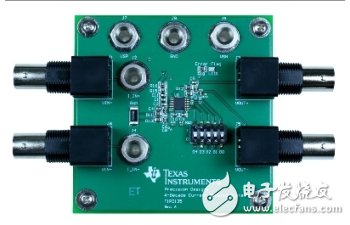

  TIPD135 TI Precision Verified Design test board for High-Side Current Sensing

  TIPD135 TI Precision Verified Design test board for High-Side Current Sensing
