　　TOP1 ARM7内核微控制器LPC2148以太网接口电路

　　嵌入式主控模块采用了基于ARM7TDMI-S内核的微控制器LPC2148，集成度非常高。内嵌40kB的片内静态RAM和512kB的片内 Flash存储器，片内集成ADC、DAC转换器，看门狗，实时时钟RTC，2个UART，2个I2C还有SPI等多个总线接口，及USB2.0全速接口。方便扩展USB接口、JTAG调试接口、触摸屏，外扩芯片少，而且采用超小的LQFP64封装，使得仪器的微型化得到了保证。而且电路相对简单，降低了开发和生产的成本。芯片可以实现最高60MHz的工作频率，有着较强的功能，能够满足嵌入式系统μC/OS—II及人性化的人机界面的要求。本设计中 LPC2148所有的接口都有使用。

　　

　　图2 以太网接口电路图

　　LED模块采用了20个6种波长的LED。多波长的设计使得测量更有针对性，测量数据更有效。我们的设计能够通过CCD测量的每个LED的亮度，然后由 LPC2148通过点校正功能控制通过LED电流的大小，从而使LED之间的亮度保持一致，进一步提高测量的准确性。本设计使用的网络芯片是带SPI接口的独立以太网控制器，占用MCU的I/O口较少。CCD模块主要包括整机电源、CPLD、线阵CCD传感器、运算放大器和高精度AD转换器。

　　智能门禁控制以太网接口电路设计

　　数字安防系统综合利用了现代传感技术、数字信息处理技术、计算机技术、多媒体技术和网络技术，能够实现社区各种安防信息的采集、处理、传输、显示和高度集成共享。数字安防系统包括门禁、CCTV视频监控及防盗报警3个子系统，各子系统通过监控网、信息网、电话网、电视网等不同类型的网络互联互通，达到协调运行、综合管理的目的。

　　智能门禁控制系统由上位机、控制器、读卡器、电锁、门磁、识别卡和出门按钮等组成。系统结构如图1所示。

　　

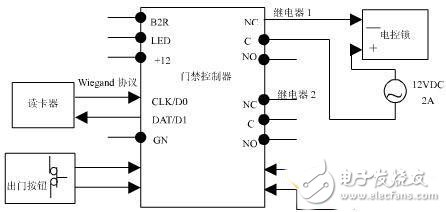

　　图1 门禁控制系统示意图

　　门禁控制系统的工作过程是：从控制中心即上位机经通信接口向控制器传输事先设置好的各项运行参数，如使用人员信息、出/入门方式等，完成系统初始化工作；通常情况下门禁控制器处于等待状态，当有人刷卡时读卡器通过标准的Wiegand接口将卡号传输到门禁控制器，控制器中采集数据的中断服务程序将当前卡号、卡片状态、当前时间、控制模式等信息与初始化信息进行比较，得出准许与否的结果，该结果又被送到读卡器中，向读卡人发出声光指示。当比较结果为准许时，控制器通过继电器驱动电控锁使之退出锁门状态。依据以上工作过程设计出的门禁控制器总体框架如图2所示。

　　

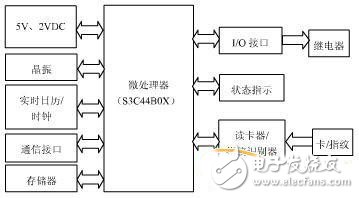

　　图2 门禁控制器总体结构

　　----------------------------------------
