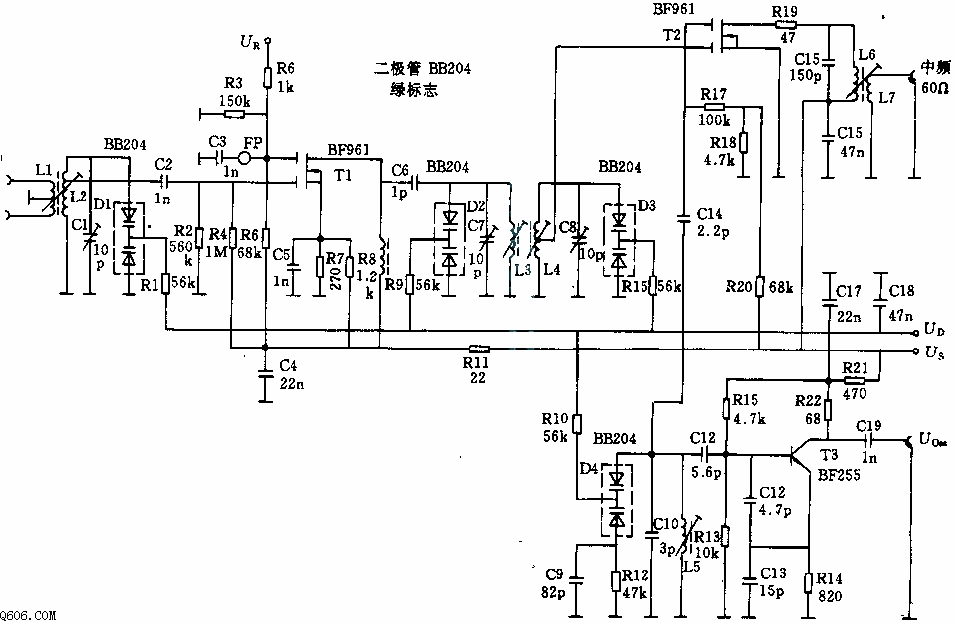

场效应管的超短波调谐器电路图

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介该电路在前置级和混频级各采用一个场效应晶体管，故具有很好的大信号特性和良好的接收灵敏度。主要线圈数据：L1：2X1匝，0.5铜漆包线 L2：5匝，0.8铜漆包线 L3：5匝，0.8铜漆包线

该电路在前置级和混频级各采用一个场效应晶体管，故具有很好的大信号特性和良好的接收灵敏度。
主要线圈数据：L1：2X1匝，0.5铜漆包线 L2：5匝，0.8铜漆包线 L3：5匝，0.8铜漆包线 L4：5匝，0.8铜漆包线 L5：8.5匝，0.8铜漆包线 L6：12匝，0.2铜漆包线 L7：2匝，0.2铜漆包线
