555彩灯电子开关电路图
转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16
简介开关电路如图所示,由降压整流电路、振荡电路和电子控制开关电路组成。 IC1(555)和RP1、R1、C1组成无稳态多谐振荡器,振荡周期T=0.693(RP1+2R1)C1,约在1~10秒,可通过调节RP1来选定

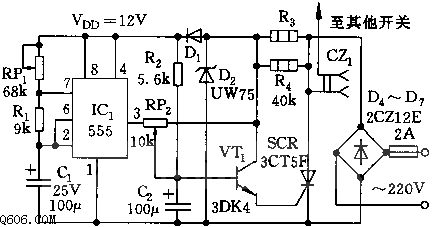

开关电路如图所示,由降压整流电路、振荡电路和电子控制开关电路组成。
IC1(555)和RP1、R1、C1组成无稳态多谐振荡器,振荡周期T=0.693(RP1+2R1)C1,约在1~10秒,可通过调节RP1来选定。IC1输出的脉冲波经RP2、C2进行积分后,加至VT1,控制SCR的导通与截止,从而控制彩灯的点亮或熄灭。
