555简易电子按摩器电路图
转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16
简介电路如图所示由555振荡器和功放驱动级组成。 555和R1、R2、RP1、C1等组成一个多谐振荡器,其频率可通过RP1调节,即f=1.44/(R1+R2+RP1)C1.图示参数给出的频率范围为2~106Hz。 555输出的低频

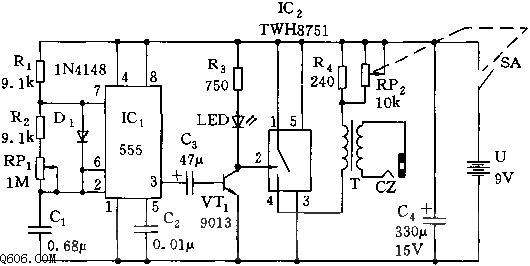

电路如图所示由555振荡器和功放驱动级组成。
555和R1、R2、RP1、C1等组成一个多谐振荡器,其频率可通过RP1调节,即f=1.44/(R1+R2+RP1)C1.图示参数给出的频率范围为2~106Hz。
555输出的低频脉冲经VT1反相加至IC2的输入端,经功率放大驱动脉冲变压器T,其次级的CZ插口接按摩器的金属板电极,对人体劳损部位进行按摩或保健。LED与振荡频率同步发出指示光。RP1用以调节频率,RP2调节按摩强度;SA采用带开关的螺旋式电位器。
