无电感式模拟继电器电路图

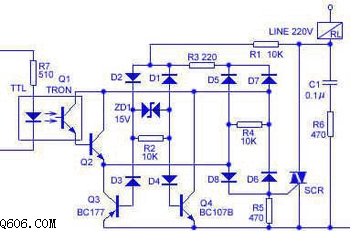

    如图所示是无电感式模拟继电器电路原理。　

工作原理:

    220V电源经负载RL、R1、D1～D4、ZD1，为Q4、Q3在正负半周轮流提供偏置；同时经R3、D5～D8为光电耦合器Q1提供电源。当前级TTL电路输出高电平信号时，光电耦合器在市电正半周内导通，于是在R5两端产生压降，触发SCR导通，负载RL得电工作。整个电路的功能如同一只继电器，但不会产生反向感应电压，也就避免了负载被高反压击穿损坏的可能。C1、R6为脉冲吸收元件，R3起限流作用。

    为避免RL为感性负载时，可控硅的电压与光电耦合器电源产生的90°相位，该电路中光电耦合器的电源取自SCR的阳极而不直接取自市电电源。
