高频信号发生器电路图

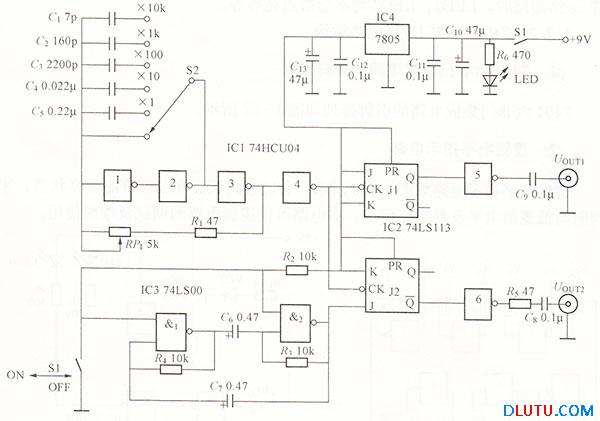

高频信号发生器电路如图所示。六非门74HCU04中的非门1、2、3组成环形振荡器,C1~C5决定振荡频率的分段,电位器RP1用来实现频率的连续调节。由于74CU04为高速数字集成电路它的工作频率可达60MHz以上,因而高频振荡的最高频率可达23MHz,振荡频率的下限为270Hz。非门4为高频振荡器的缓冲级,它输出的高频信号分为两路,一路经JK触发器1分频后获得占空比为1:1的方波,经非门5输出未经调制的高频信号;另一路作为时钟脉冲控制JK触发器2,利用输入到J端的低频信号去调制时钟脉冲,在非门6的输出端可得到被调制的高频信号。

低频信号由74LS00中的与非门1、2及阻容元件构成。为了防止电源对频率的影响,在电源回路中采用三端集成稳压器IC4来供给稳定的+5V电压。高频信号共分为5挡,在电位器RP1的配合下,各段的频率范围见表。

频率分挡频率范围频率分挡频率范围×10.27~3.9kHz×1k270kHz~37MHz×102.7~39kHz×10k2.7~23.2MHz×10027~370kHz
