有显示功能的逻辑探头电路图

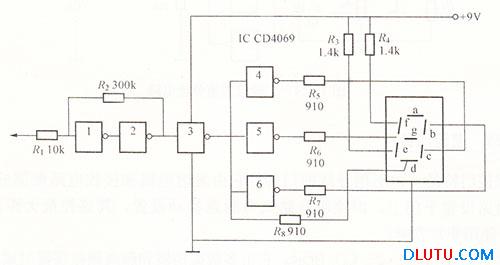

逻辑探头电路如图所示。它是由一块CD4069六非门集成电路及数码管组成的。非门1、2及R1、R2组成的施密特触发电路(探头),用来直接测量逻辑电平。施密特触发器有两个阈值电平,调节Rl和R2可以改变这两个阈值电平的大小,用来断定被测电路的逻辑电平。非门3、4、5组成显示笔划的译码电路,使测量结果,以“H”显示高电平,以“L”显示为低电平。当被测电平为低电平时,非门2输出低电平,非门3输出高电平,而非门4、5、6均输出低电平,此时笔划d、e、f的发光二极管被点亮,数码管显示“L”,表示被测电平为低电平。当被测电平为高电平时,非门2输出高电平,非门3输出低电平,而非门4、5、6均输出高电平,此时,笔划b、c、e、f、g的发光二极管被点亮,数码管显示“H”表示被测电平为高电平。
