遥控门铃电路图



遥控门铃是一种不用导线的门铃,它由发射电路和接收电路两部分组成,发射电路设置于门上,而接收电路则可随意移动设置,其遥控最大距离可达30m,使用非常方便。

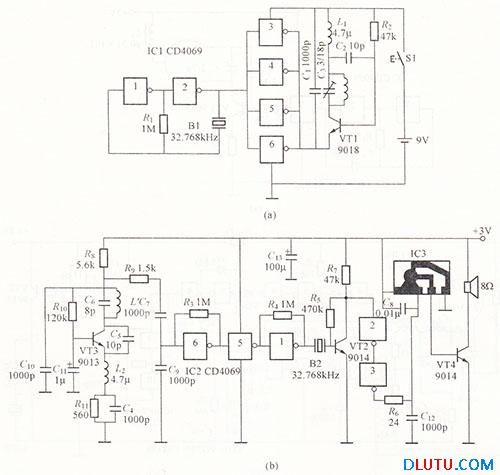

发射电路如图a所示。它由多谐振荡器和超高频振荡器组成,非门1、2组成多谐振荡器,振荡输出的方波经非门3~6整形后送人VT1的射极,对由VT1等组成的250MHz射频信号进行脉冲调制,调制后的射频经环形天线L向外辐射,环形天线可制作在印制电路板上。调节C3可使发射电路与接收电路的频率相近。
接收电路如图b所示。它由接收解调、放大整形及音响电路等组成。VT3、G及由印制电路板制作的环状天线L′组成的超高频接收解调电路,解调后的脉冲信号经C7耦合至由非门6、5、1组成的二级高增益放大器,放大后的信号通过石英晶振B2稳频,再经VT2放大后加到非门2的输入端,再经非门3反相后变为高电平去触发音乐集成电路IC3,使扬声器发出“叮咚”的门铃声。
