负离子发生器电路图

     负离子发生器促使负离子增加，对人有催眠、止汗、镇痛、增进食欲，使人精神爽快，消除疲劳的作用。

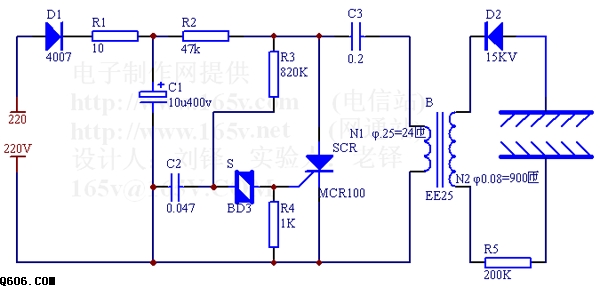

     图1是负离子发生器电路图。220V交流市电经D1整流后向C3和C2充电，当C2充电至氖泡导通并触发SCR导通时，C3经SCR、B的L1放电，经B感应升压后，由D2反向整流得8kV直流高压使发生器M的分子电离而产生负离子。
     调整R3的阻值可以改变触发频率和输出电压。调整时必须注意安全，更换元件需拨下电源插头。
