自动问候电路语音电路图
转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16
简介电路包括两套独立的红外发射和接收电路。电路中,555组成多谐振荡器,占空比为6:1.为避免交叉干扰,发射器1的频率为48kHz,发射器2的频率为32kHz。接收部分与此对应。逻辑触发部分

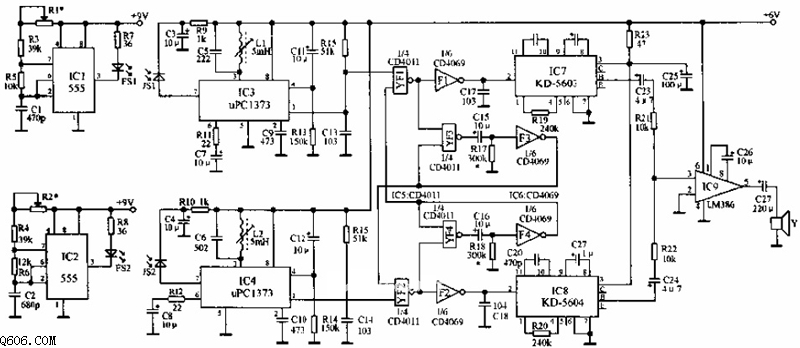

电路包括两套独立的红外发射和接收电路。电路中,555组成多谐振荡器,占空比为6:1.为避免交叉干扰,发射器1的频率为48kHz,发射器2的频率为32kHz。接收部分与此对应。逻辑触发部分完成对人的“进”、“出”两种状态的识别。其识别原则是:先挡住JS1为“进”挡住JS2为“出”。电路中的YF3和F3、YF4和F4分别组成单稳态电路,其暂态时间为2秒左右,略大于一声“欢迎光临”或“谢谢光临”的持续时间。在无人进出时,两单稳电路处于稳态,皆输出高电平。当有人进门时,先挡住JS1,IC3的3脚输出变为高电平,此信号经门电路触发IC7,电路发出“欢迎光临”。同时经门电路锁闭IC8发声。2秒后电路复位。当有人出门时触发过程同上。
发声电路:由两片语言发声集成电路KD-5603(欢迎光临)和KD-5604(谢谢光临)组成。触发一次,发出一声。持续时间约为1.5秒。
音频功放:由LM386担任。IC7或IC8的信号经LM386放大推动扬声器发出声音。
