水位自动控制电路图

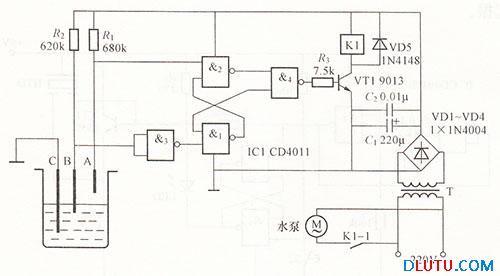

水位自动控制电路如图所示。市电经变压器T降压、VD1~VD4整流及C1、C2滤波可获得12V直流电压,供控制电路使用。控制电路主要由CD4011四二输人与非门集成电路组成,其中与非门1、2构成低电平触发的RS触发器,与非门3、4做非门作用。当水箱中的水位下降到电极B露出水面时,与非门3的输入端为高电平,其输出端为低电平,该低电平加到与非门1的输人端,触发RS触发器翻转,与非门2的输出端变为低电平,经与非门4反相后成为高电平,驱动VT1导通,继电器K1得电工作,其触点K1-1闭合,启动水泵抽水工作。
当水箱中的水位因逐渐上升而淹没了电极时,虽然B、C电极因水导电而使与非门3的输入端成为低电平,但其输出端为高电平,不能触发RS触发器翻转,电路仍保持原有状态,水泵继续向水箱注水。当水箱中的水淹没了电极A时,A、C电极因水导电而连通,R2与A、C电极间的电阻经分压会使与非门2的输入端为逻辑低电平,触发RS触发器翻转,与非门2的输出端变为高电平,经与非门4反相反为低电平,使VT1截止,继电器K1因失电而停止工作,其触点K1-1断开,水泵因停电而停止抽水。

若水下降到电极A露出水面时,虽A、C电极断开,与非门2的输人端变为高电平,但它无法触发RS触发器翻转,电路仍保持水泵停止工作状态,直至水位下降到B电极再次露出水面时为止,电路才能重复上述工作。
