TWH8778全自动航标灯电路图

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介全自动航标灯电路如图所示。白天,硅光电池向蓄电池充电,同时光敏三极管VT3因受光照而导通,使TWH8778的⑤脚为低电平,电子开关关断,航标灯H不工作。夜晚,光敏三极管VT3因无光照而

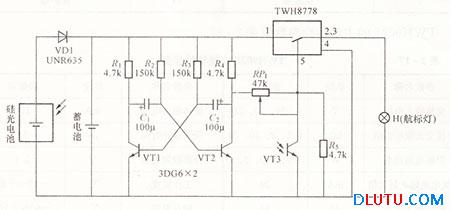

全自动航标灯电路如图所示。白天,硅光电池向蓄电池充电,同时光敏三极管VT3因受光照而导通,使TWH8778的⑤脚为低电平,电子开关关断,航标灯H不工作。夜晚,光敏三极管VT3因无光照而截止,由VT1、VT2组成的多谐振荡器控制着TWH8778内的电子开关以振荡器的频率开启与闭合,使航标灯H以闪烁状态工作。
