采样信号保持电路图

转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介 采样信号保持电路如图所示。模拟信号Uin从运算放大器A1的同相输人端输入。当模拟开关⒊的控制端为高电平时,模拟开关S1导通,电容C被充电到Uin,这个过程叫做输人信号的采样。当

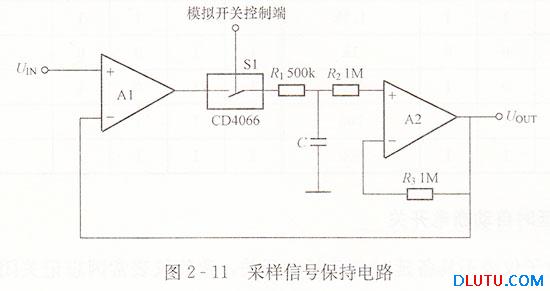

采样信号保持电路如图所示。模拟信号Uin从运算放大器A1的同相输人端输入。当模拟开关⒊的控制端为高电平时,模拟开关S1导通,电容C被充电到Uin,这个过程叫做输人信号的采样。当采样结束时,使模拟开关S1的控制端为低电平,模拟开关S1将被断开。由于模拟开关断开阻抗高达10 8Ω以上,且运算放大器A2的输人阻抗也极高,故电容C可在一段时间内保持采样信号的状态。
