数控频率多设振荡器
转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16
简介 数控频率多谐振荡器电路如图所示,其振荡频率由二进制数控制。双向模拟开关SE1~SE4及电容C1~C4组成数控电容网络,并接在振荡电容C5上,C1~C4是否接人电路取决于SE1~SE4的导通与否,而

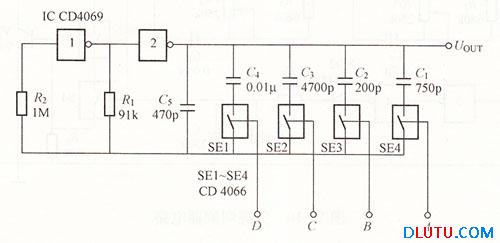

数控频率多谐振荡器电路如图所示,其振荡频率由二进制数控制。双向模拟开关SE1~SE4及电容C1~C4组成数控电容网络,并接在振荡电容C5上,C1~C4是否接人电路取决于SE1~SE4的导通与否,而SE1~SE4的导通与否由A、B、C、D四个控制端的二进制数控制,在不同的二进制数的控制下,C1~C4的接人状态相应地发生变化,也就改变了振荡的频率。非门1~2及R1、R2、C5组成多谐振荡电路。
4位二进制与多谐振荡器振荡频率的对应关系见下表。
