夜间目标显示电路图

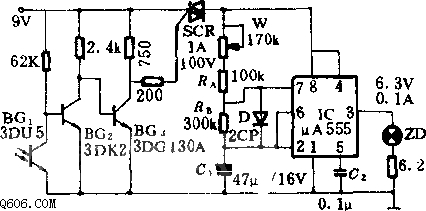

  如图所示，本电路适用于夜间打靶和开启楼道上的路灯。
  白天由于光线充足，BG3导通，SCR阻断，由IC等构成的振荡电路无电压不能工作，故指示灯不亮。夜晚，由于BG3截止，SCR受触发而导通，所以由IC等构成的振荡电路启振，IC的3不断输出超低频方波，其频率f=1/T=1.44/（W+Ra+2Rb）·C，可看到IC的3与地间所接的指示灯一闪一闪发光，十分醒目。调整Ra·Rb成C1的大小可改变闪光的频率。
