延长信号灯电池寿命的电路图

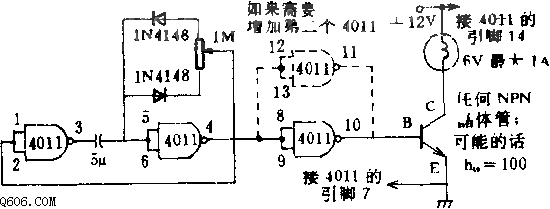

  如图所示。利用4011 CMOS 4个“与非门”中的前2个构成斩波振荡器，利用1M欧电位器改变占空比。第3个“与非门”作为接口，连接到NPN高增益功率晶体管。如果灯泡流过的电流大小1A，再并接一个“与非门”；如果不并接，则可把第4个“与非门”的输入端都接到集成电路的14。在接通电源前，电位器先调到中间位置，然后再加以调节。为了使电池的寿命达到原来的3倍，应当以50%的占空比给信号灯提供断续的电流和双倍的电压。
