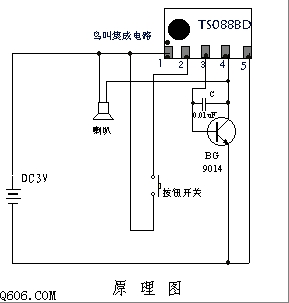

模拟鸟叫电路原理图

集成电路有5个引出点1、2、3、4、5，功能是：
1——电源正极
2——触发
3——原始音频输出
4——放大音频输出
5——电源负极
电容C的功用：
电容C是瓷片电容器，电容量是0.01微法，图中括号里的“103”是另一种表示方法，意思是“10”后面再加3个0，即“10000”，这种表示法的默认单位是“微微法”；1微法＝1000000微微法。所以，“0.01”微法＝“103”微微法。
C用来防止三极管BG（9014）的自激。有时候，电路制作完全正确，但是喇叭就是无声，那时候加上电容C就好了。这是因为三极管放大倍数太大，产生自激，反而抑制了。因此，在BG（9014）放大倍数较小的情况下，不用C也可以。
