单片机的多路移相信号发生器电路图

转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介采用8031单片机组成多路移相信号发生器的最小系统,只需利用可编程正弦波信号发生器电路中的8031、2732,再改用外部时钟源。它能输出互不干扰的2~16路不同频率,且相位差不同的信

  采用8031单片机组成多路移相信号发生器的最小系统,只需利用可编程正弦波信号发生器电路中的8031、2732,再改用外部时钟源。它能输出互不干扰的2~16路不同频率,且相位差不同的信号;能在一定频率范围内变化,且各路间的相位差保持不变,以满足测量和控制系统的要求。

$show_page$

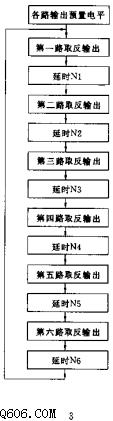

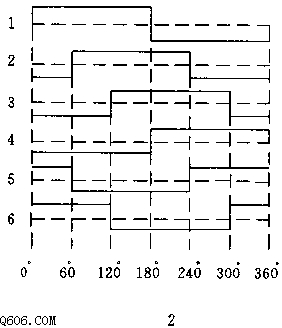

  时钟源是在8031的XTAL1、XTAL2端外接方波振荡器。其电路可采用三个反相器、电位器、电容、电阻组成。调节电位器,可改变时钟频率。采用外部时钟源,是为了保证输出信号的频率能在一定范围内调节。P1口、P3口用作2~16路同频率移信号的输出端。输出信号为标准的方波。若要改变输出的路线及相位差,只需改变相应的软件,而不必改变电路。以六路移相信号发生器为例。信号相位图如图2所示,程序流程图如图3所示。各路输出方波之间的相位差为60摄氏度,1~6路分别从P1.0~P1.5输出。
