智能化超声波测距专用集成电路SB5227外围电路设

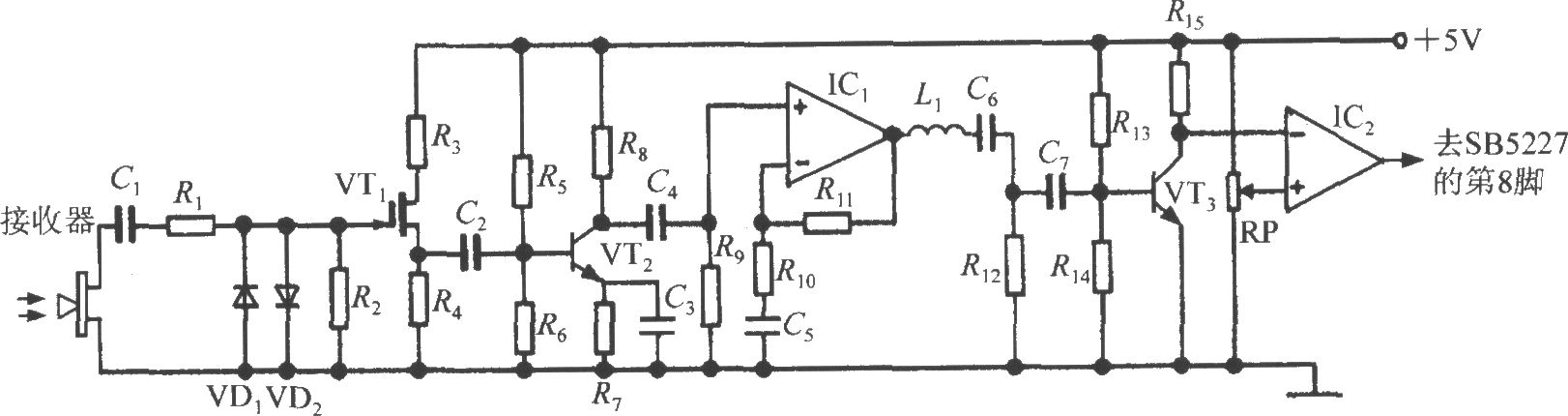

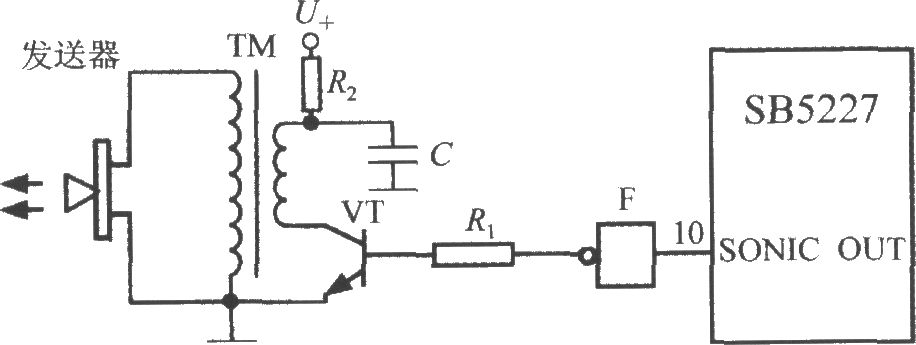

SB5227输出的超声波信号很微弱，必须通过功率放大器才能驱动发送器。一种典型的发送电路如图所示。从SB5227第10脚输出的超声波信号，经过缓冲器F和功率放大器(VT1、VT2)驱动发送器。VT1采用小功率晶体管，VT2可选功率场效应管。 利用变压器来驱动发送器: 接收电路： 该接收电路主要包括以下6部分：输入保护电路(C1、R1、VD1和VD2)；阻抗匹配及电流放大器(VT1)；两级电压放大器(VT2、IC1)；带通滤波器(L1、C6)；输出级放大器(VT3)；电压比较器(IC2)。C1为隔直电容，R1为限流电阻。VD1和VD2构成双向限幅过压保护电路。VT1需采用J型场效应管，VT2与VT3选用小功率晶体管。IC1为TL061型单运放，IC2为四路电压比较器LM339(现仅用其中一路)。带通滤波器中的中心频率应与接收器的中心频率相同。调节电位器RP可改变接收灵敏度，提高抗干扰能力。常态下IC2输出高电平，当接收到超声波脉冲串的第一个上升沿时就输出低电平，送至SB5227的第8脚，使内部定时器停止计数。对技术条件要求较高的接收电路，还可增加自动增益控制(AGC)、窗口自动搜索等电路。
