带串行接口的单轴磁场传感器(集成磁场传感器

转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23

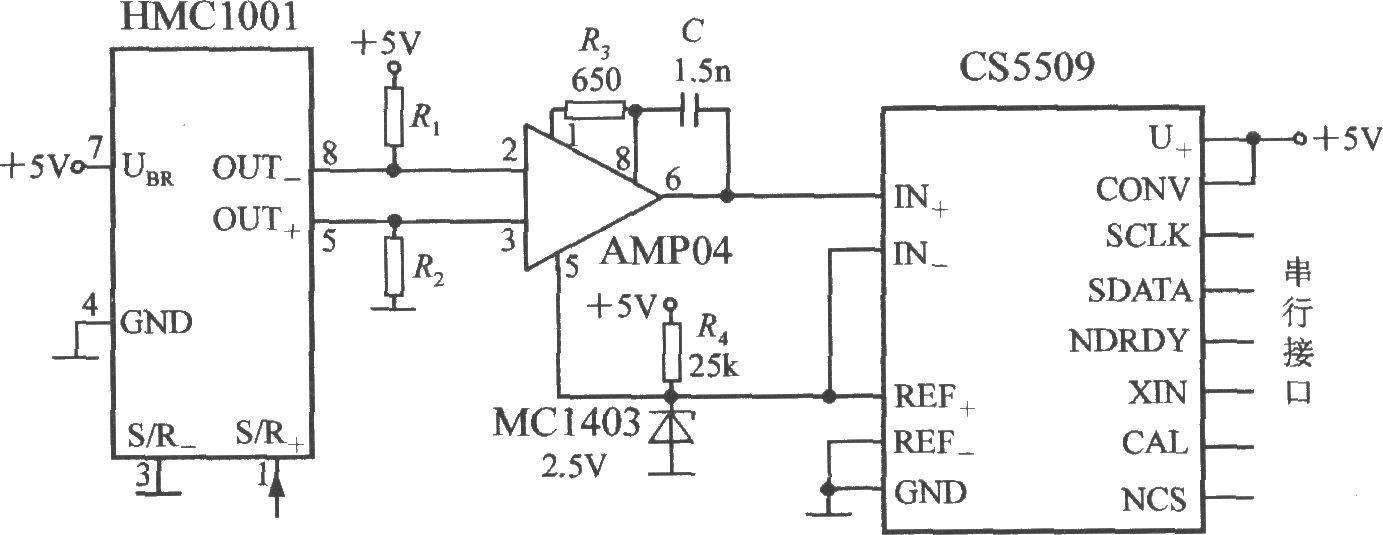

简介带串行接口的单轴磁场传感器电路如图所示。该电路的输出级采用一片16位A/D转换器CS5509,可通过接口电路配微处理器或单片机。AMP04的输出电压(Uo)接CS5509的模拟输入端,MC1403型带隙基

带串行接口的单轴磁场传感器(集成磁场传感器HMC1001) 带串行接口的单轴磁场传感器电路如图所示。该电路的输出级采用一片16位A/D转换器CS5509,可通过接口电路配微处理器或单片机。AMP04的输出电压(Uo)接CS5509的模拟输入端,MC1403型带隙基准电压源给CS5509提供2.5V基准电压。
