带S／R电路和串行接口的双轴磁场传感器应用电路

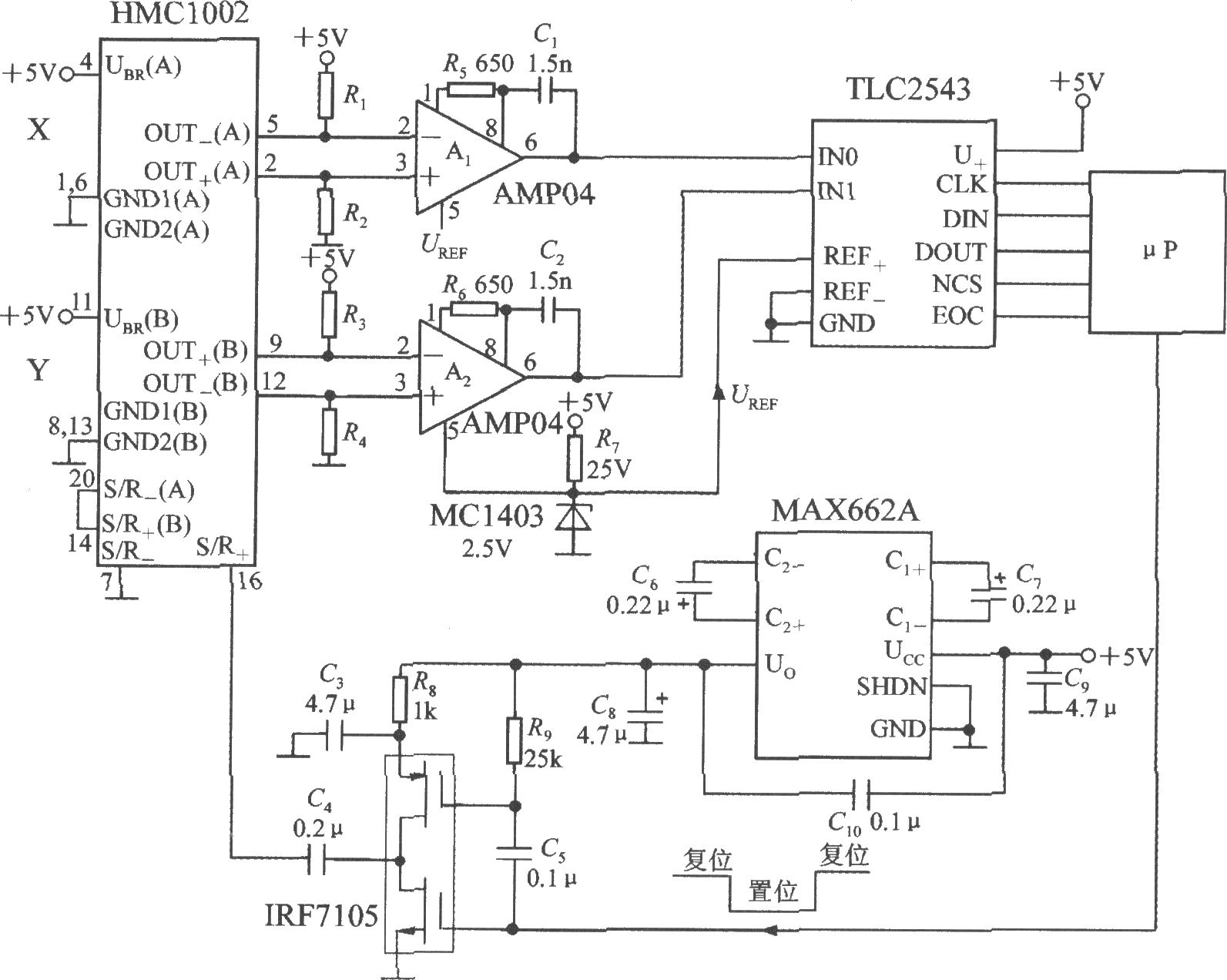

双轴磁场传感器的应用电路如图所示。使用一片双轴磁场传感器HMC1002、两片AMP04(A1、A2)，能同时测量X轴方向和Y轴方向的磁场。HMC1002输出的两路电压信号分别经过A1和A2放大后，接12位A／D转换器TLC2543的模拟输入端和基准端，再通过接口电路接μP。MAX662A是高效DC／DC变换器，可将 5V电源提升到 10V，作为驱动器IRF7105的电源。驱动器的输入信号来自μP，输出的脉冲电流送至HMC1002的S／R 端(第16脚)。图中的C3应采用钽电容。
