负反馈方式进行稳速控制的电动机驱动电路

       负反馈方式进行稳速控制的电动机驱动电路

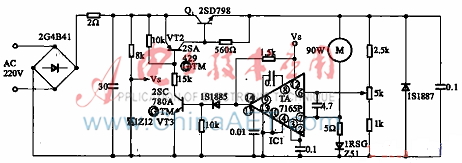

       所示是采用负反馈方式进行稳速控制的电动机驱动电路。交流220 V电压经桥式整流后输出约300 V直流电压，经限流电阻和调整晶体管VTI后为直流电动机供电．ICl TA 7165 P作为速度误差检测放大器，⑥脚为基准电压，⑦脚接到5 Q电阻器上，电流变化时⑦脚的电压会发生变化。经IC1放大后去控VT3的基极，使VT3去控制VT2和VT1，通过控制VT1的输出电压从而达到稳速的目的。
