三相异步电动机点动控制电路图

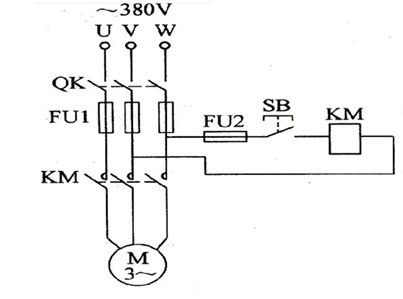

　　点动控制多用于机床刀架、横梁、立柱等快速移动和机床对刀等场合。如下图所示为三相异步电动机点动控制电路图。在该电路工作时，合上刀开关QK,接通三相电源。按下起动按钮SB,接触器线圈KM得电，串在主电路中的3个主触头KM闭合，接通电源，电动机转动;松开起动按钮SB,接触器线圈KM断电，其3个主触头KM断开，电动机停转。熔断器FU1、FU2分别用做主电路和控制电路的短路保护。

　　如果用手按下按钮后电动机得电运行，当手松开后，电动机失电，停止运行。 长动控制：用手按下按钮后电动机得电运行，当手松开后，由于接触器利用常开辅助触头自锁，电动机照样得电运行，只有按下停止按钮后电动机才会失电停止运行。
