三相无刷电动机控制电路

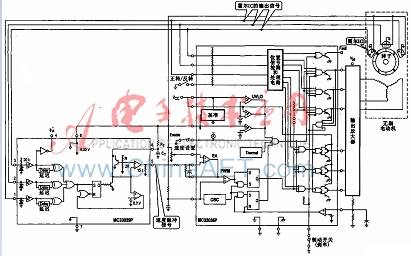

       所示是MC33035P与MC33039P组合的三相无刷电动机控制电路原理图。MC33035P是主要的电动机控制电路，它分别输出6路驱动信号，经输出放大器放大后去驱动三相电动机的定子线圈。在电动机内设有三个霍尔lC，霍尔元件是一种磁感应元件，它与lC合成一体，制成磁场传感器。每个霍尔IC有3个引脚，一个是接地端，一个电源供电端，还有一个是输出端，当磁场作用到霍尔lC时，会有信号电压输出。
