基于AD9129的宽带信号源设计

白玉1，杨斌斌1，杨承志2，王龙2

　　（1. 沈阳航空航天大学 电子信息学院，辽宁 沈阳 110136；2.空军航空大学 信息对抗系，吉林 长春 130022）

　　摘要：针对电子战中雷达对高抗干扰性和高分辨率的需求，设计了具有大带宽、高频率的宽带雷达信号源。以FPGA为核心，采用面积换速度的思想，在FPGA中设计了多个信号生成单元，以这些单元产生多路参数相关的信号，通过多路并串转换合成一路高频信号，结合一片采样率高达2.85 GS/s的高速D/A芯片进行数模转换，完成了宽带信号源的设计。通过MATLAB仿真，验证了该方法的有效性，最后利用频谱仪测试了信号源的性能指标，实测表明该信号源输出频率范围介于DC～1 000 MHz，整体设计符合雷达应用需求。

　　关键词： FPGA；面积换速度；AD9129；宽带信号源

0引言

　　伴随着电子战的发展，不仅要求现代雷达要具有良好的目标识别与超近程的探测能力，还要求其具备极高的距离分辨力和很强的抗干扰性能，这就要求雷达的发射信号具备大带宽。近年来由于匹配滤波技术和脉冲压缩技术的发展，如脉内宽带线性调频信号（Wideband Linear Frequency Modulation Signal, WLFM）在雷达系统中得到了广泛使用，它正好符合雷达距离分辨力和大探测范围的需求。

　　用数字方法产生宽带线性调频信号，无论在频率、幅度以及信号的信噪比等方面均优于模拟方法，且具有精度高、外围电路简单等优点。目前使用数字方式产生信号主要通过直接数字频率合成（Direct Digital Frequency Synthesis, DDS）［1］ 法来实现。DDS虽然受限于FPGA的时钟频率，但其具有很强的灵活性。近年来，由于FPGA的工作频率随着集成电路的发展不断提高，越来越多的设计开始采用这种方法。例如参考文献［2］、［3］采用DDS的思想分别介绍了使用可编程逻辑器件CPLD和FPGA控制DDS芯片来产生线性调频信号。参考文献［4］利用FPGA提供的知识产权核资源，在FPGA中直接调用多个DDS核来产生波形。

　　上述这些设计，普遍具有花费大、设计周期长、可移植性差等问题。本文在上述文献的基础上，提出基于FPGA的DDS优化设计，通过FPGA设计了多个信号生成单元。使用多个信号单元来产生多路特定参数相关的信号，再通过并串转换技术合成为一路信号，最后借助于高速D/A芯片AD9129完成数模转换，完成宽带信号源的设计。

1系统原理介绍

　　1.1工作原理

　　传统DDS芯片受器件工作时钟影响，导致DDS直接输出的频率上限较低，产生的信号带宽很有限。本设计利用FPGA丰富的片上资源，在FPGA中设计了多个信号生成单元，在用其输出多路调制样式各异信号的同时，用它配置AD9129来产生宽带雷达信号。AD9129实时采样率为2.85 GS/s，可配置为双端口传输数据，且每个端口可使用双倍时钟速率（Double Data Rate, DDR）来采集数据，这样每个通道的数据采样时钟便降为D/A芯片工作时钟的1/4，即700 MHz左右，但在700 MHz时钟下，FPGA并不能严格保证其内部路逻辑的稳定，所以采用面积换速度的方法和流水线设计的思想，在FPGA中生成8个信号生成单元，这样每个单元的工作频率便降低到350 MHz，8个单元的信号通过并串转换技术合成为两路信号，D/A芯片通过两个通道采集数据后，再将其合成为一路高频信号。具体过程如图1所示。

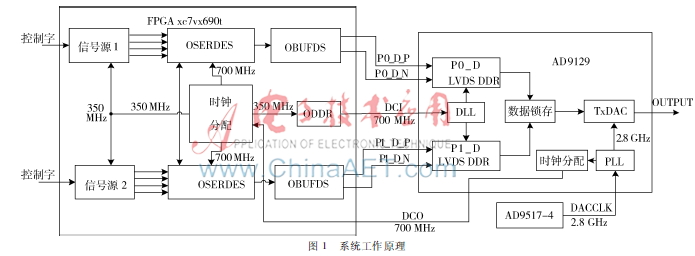

　　由图1可见，在FPGA中生成了两个信号源产生模块，每个模块含4个信号生成单元，这些单元均工作在350 MHz的频率下，利用FPGA提供的并串转换（OSERDES）资源进行并串转换，可将8路信号合成为2路并行的信号，2路信号经过单端转差分（OBUFDS）后转化为2对频率均为700 MHz的差分信号。AD9129在700 MHz的数据输入时钟DCI的驱动下，分别从P0_D和P1_D两个端口使用DDR模式来采集FPGA传送过来的两对差分信号，采样后的信号在外部时钟提供的2.8 GHz时钟ADCCLK的驱动下，最终将锁存器中的数据转换为一路模拟信号进行输出。

　　1.2基于优化设计的信号生成单元

　　本文在FPGA中设计了多个信号生成单元，这些单元能够在上位机的控制下，输出特定参数的正弦波、锯齿波等。与直接调用FPGA中的DDS核相比，本方案的信号生成单元占用更少的资源，拥有更高的执行效率。其工作原理如图2所示。

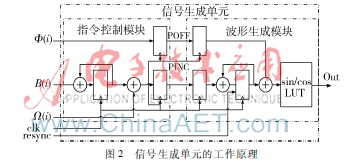

　　图2中，整个信号生成单元由指令控制模块和波形生成模块构成。假设需要输出的WLFM信号脉宽为τ，带宽为B，重复周期为T，起始频率为f0，终止频率为f1，调图2信号生成单元的工作原理

　　频斜率k为BT。本设计需要在FPGA中调用8个信号生成单元去拼一路信号，通过计算和MATLAB仿真及验证，得到每路信号生成单元的调频斜率ki都相等，均为8k，即为:

　　k1=k2=ki=8k i∈{0,1,2...7}(1)

　　设每路信号生成单元的初始频率和初始相位分别为fi和φi，则fi和φi分别为：

　　fi=k×i+f0,i∈{0,1,2...7}(2)

　　

　　设计中，FPGA调用的8个信号生成单元的调频斜率、初始频率和初始相位分别根据式(1)~(3)进行配置。

2系统方案设计

　　2.1DAC芯片介绍

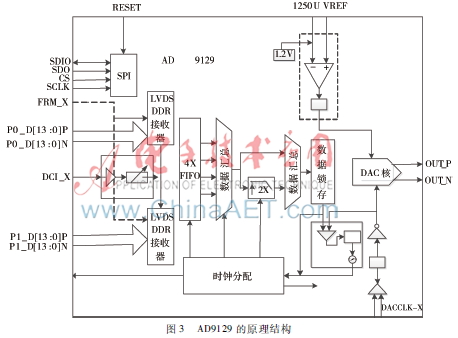

　　本文选用的D/A芯片AD9129是一块高性能的具有14位DAC量化的数模转换芯片，其具有双端口接口和双倍数据速率，以及低压差分信号接口，可支持2.85 GS/s的最大转换速率［5］。其结构如图3所示。

　　AD9129芯片上的时钟全部是差分时钟信号，共有3对，分别为：D/A芯片的输入时钟DACCLK、数据输入时钟DCI、输出时钟DCO。根据配置信息的不同，AD9129可工作在不同的工作方式下，本文通过SPI串行接口向芯片内部寄存器写入配置信息，将AD9129配置为双端口传输数据，且每个端口均采用DDR模式。这样AD9129的数据时钟的频率就降为芯片时钟的1/4，降低时钟的传输频率就意味着可以提高时钟的质量，也可以提高数据传输的正确率。

　　2.2软件设计

　　在本设计中，使用上位机软件对FPGA进行参数配置，上位机软件在Qt Creator 5.5环境中编程实现，其通过网口与FPGA进行通信，当启动软件后，软件将自动接管系统控制权，在软件上对相应的参数进行配置后，点击发送按键图4上位机软件配置界面即可在DAC输出端得到所需要的WLFM信号。其输入界面如图4所示。

3验证与测试

　　3.1MATLAB仿真验证

　　本设计提出了在FPGA中生成多个信号生成单元来产生WLFM信号。为了验证方案的可行性，使用MATLAB对该方案进行了仿真验证。通过计算及仿真，得到每个信号生成单元的配置参数，具体的仿真结果如图5所示。

　　图5（a）是仿真得到的前4路信号生成单元的输出波形，图5（b）是将8路信号合成后的WLFM信号的输出波形及频谱。经对比，合成后的信号与直接使用WLFM信号公式得到的数据完全相同。

　　3.2系统测试与分析

　　本文对设计后的系统进行了成果验证，当设置起始频率为150 MHz，终止频率为1 050 MHz，初始相位为0 Rad，重复周期为100 μs，脉冲宽度为100 μs时，实测得到WLFM信号的频谱如图6所示。　

　　在未滤波的情况下，从实验截图可看出，输出信号的频谱在1 GHz左右，带内平坦度约为3 dB。实测观察到信号源输出频率范围介于DC～1 400 MHz。可见，本设计实现的宽带信号源达到了设计指标要求，满足实际工程需求。

4结束语

　　本文针对目前雷达发射信号带宽较窄与频率较低的问题，利用目前最具性价比的FPGA和高速D/A芯片，设计了带宽与频率分别可达1 GHz和1 400 MHz的宽带信号源。使用上位机软件配置FPGA的参数，利用FPGA产生信号，通过高速D/A进行数模转换，完成了上述信号源的设计。仿真验证表明，该设计对输出信号的带宽与频率均有较大的提升，为提高雷达发射信号的性能提供了新的思路，该方案已成功应用于某战场电磁环境产生器设计的实践中。
