音频信号编码器电路

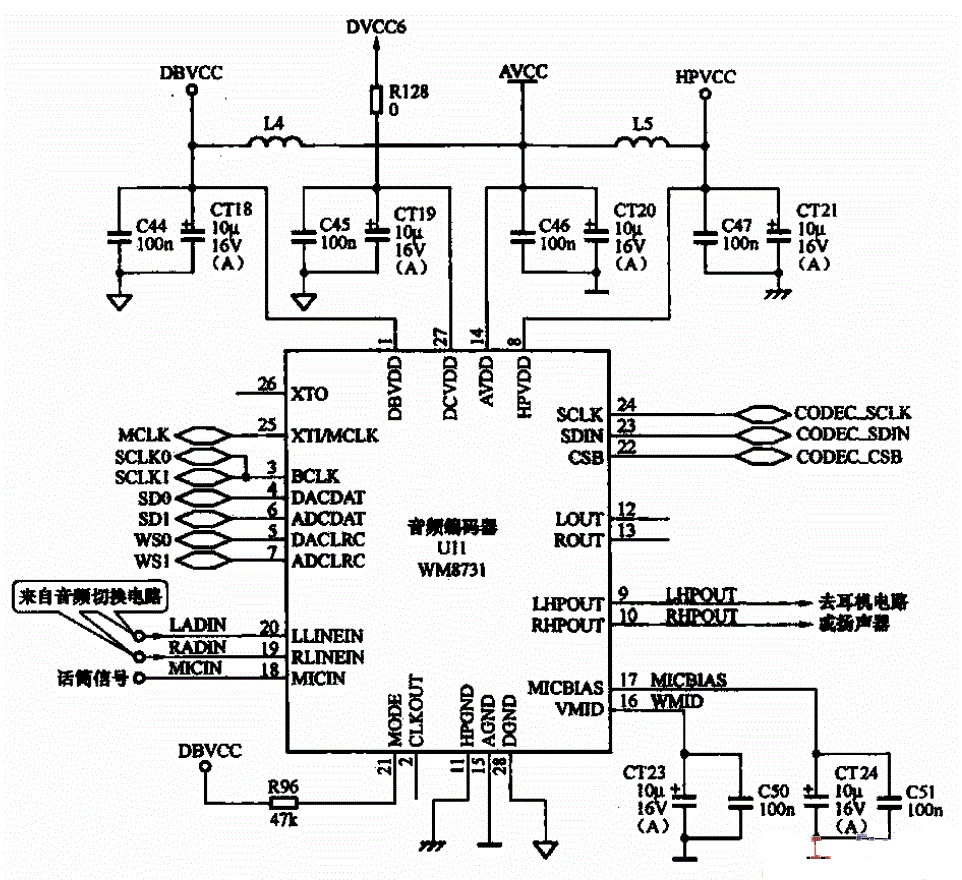

       MP3/MP4机接收话筒信号或是线路输入信号以后应送入音频信号编码器中进行编码。如图所示为采用UIl  WM8731集成编码器的电路图，来自话筒音频信号经放大器放大后送到音频信号编码器Ull的@脚，来自音频切换电路的双声道音频信号送到Ull的@、@脚。UIl对输入的音频信号先进行切换处理再进行A/D转换和数字编码，将模拟音频信号变成数字音频信号，在CPU的控制下存储到存储器中，完成音频信号的储存。
