音频PWM处理电路

转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23

简介所示是PWM处理电路和数字功率放大的电路方框图,由于A/D转换器输出的信号不能直接与数字功率放大接口,因而先由PWM处理电路将串行数字音频信号转换成脉宽调制的信号(简称PWM).这

bd7c2eaa4f8f1a3977f51c3ea4873ae5555555b

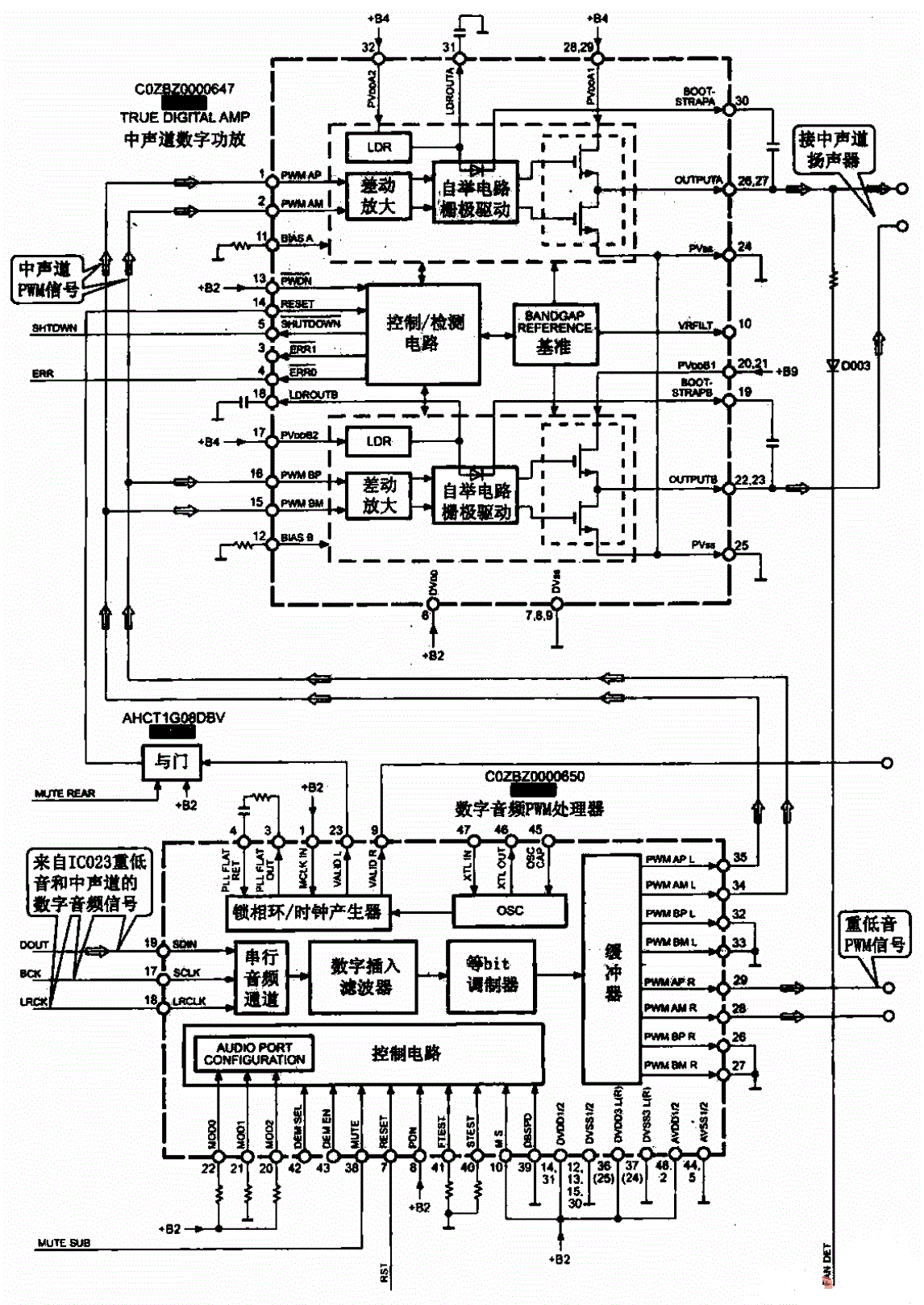

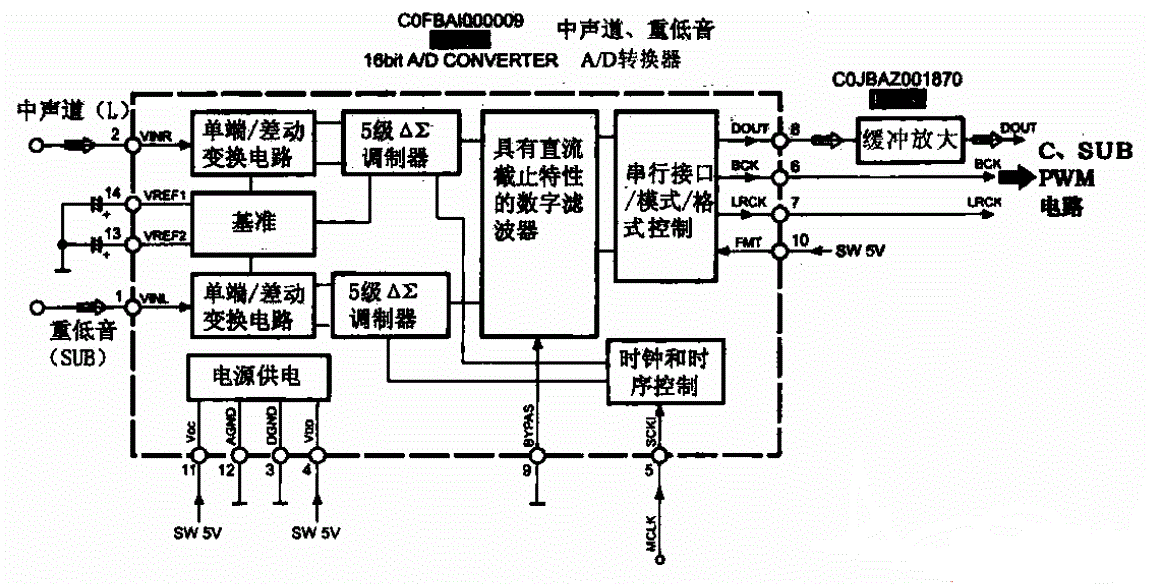

  所示是PWM处理电路和数字功率放大的电路方框图,由于A/D转换器输出的信号不能直接与数字功率放大接口,因而先由PWM处理电路将串行数字音频信号转换成脉宽调制的信号(简称PWM).这是为了便于进行功率放大而开发的一种新型数字处理方式,这样就把结构复杂的多路数字信号,变成了一路简单的脉冲信号,数字功率放大实际上是一种脉冲功率放大器。在集成电路中的输出级采用双场效应管的方式,脉冲的高电平期间上面的场效应管道导通,下面的场效应管截止,脉冲的低电平期间,上面的场效应管截止、下面的场效应管导通。输出的脉宽调制信号经RC低通滤波器,即可变成模拟信号直送扬声器。功率放大几乎无失真。
