XCD2500BQ中的数字信号处理方框图

       在VCDfDVD景；碟机中，数字信号处理电路DSP电路也是伺服系统的一部分，由预放电路将激光
头读取的信号进行放大以后将RF信号送到DSP电路中进行数字处理，与此同时从数字信号中还要检测
出主轴电动机的旋转误差，经处理后转换成控制主轴电动机的驱动信号，使主轴电动机按恒线速的要求
旋转t因此主轴电动机伺服电路又称CLV伺服，CLV即恒线速的意思（Constant Linear Velocity）。
CXD2500、CXD2545等集成电路就是为此而设计的集成电路。

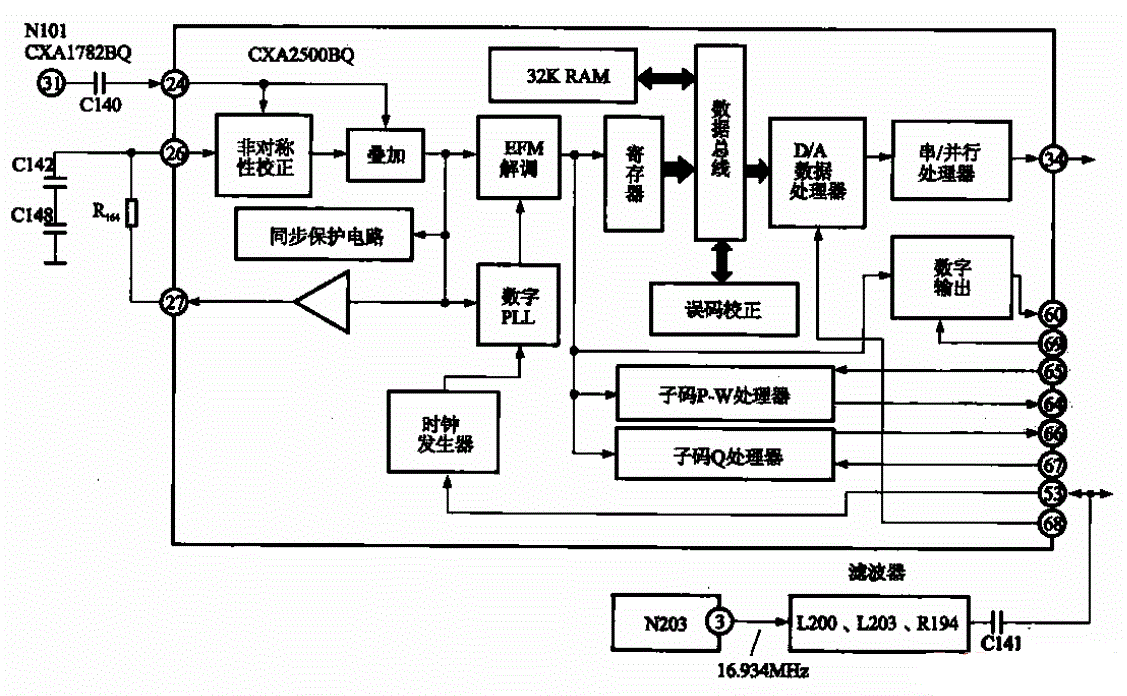

           图28-4所示是CXD2500BQ的电路方框图，该电路主要包括：32 K缓冲RAM、压控振荡器、不对
称校正器、锁相环、数字音频接口、地址信号发生器、误码校正电路、可变节拍控制电路、EFM解调电
路、数字信号输出电路、主轴电动机CLV处理器伺服状态检测和控制电路等。
           VCD光盘在记录前对数字信号进行了8-14bit的转换，或称为8-14bit调制，即EFM调制，这是为
了降低误码率而采取的方法。由激光头读出的数字信号即为EFM调制的信号，此信号在DSP电路中要
将14bit的信号，再还原成8bit的数字信号，这叫EFM解调。解调后再经误码校正、内插等赴理成16bit
的数字信号。
           伺服预放电路CXA1782⑧脚输出的RF信号经C140耦合送到@脚，一路送到叠加电路，再分别送
到EFM解调电路、数字PLL电路、同步保护电路和缓冲放大器；另一路送到限幅校正电路。经缓冲后
RF信号从@脚输出r经R164，C142，C148积分、滤波，处理成一个直流电压，输A@脚，去控制限幅
校正电路，对RF信号进行非对称性校正，使RF信号具有良好的对称性。EFM解调电路在数字PLL电
路的控制下，将14bit的数字信号解调成8bit的数字信号。另外，N203⑧脚输出的16.934 MHz:的振荡信
号经滤波电感L200、L203，R194．C141加到@脚内部的时钟发生器，用于产生4.23 MHz的时钟信号。
数字PLL电路利用该时钟信号和RF信号中的时钟成分进行锁相控制，以保证EFM解调的正确性。
           EFM解调电路输出的8bit数字信号分别送到寄存器、子码P-W处理器、予码Q处理器和数字信号
输出电路。子码P-W处理器在@脚输入的子码P-W时钟信号控制下产生8bit子码P-W信号，从@脚输
出（该机未用）；子码Q处理器在@恻输入的子码Q时钟信号(SOCK) CPU@脚输出）控制下，将8bit
的数字信号处理成子码Q信号，从@脚输出，送到CPU⑥脚，对机心进行控制。
           EFM解调出的8bit数字信号经寄存器和数据总线的传递，再经误码纠错处理，进入D/A数据信号
处理器，处理成串行数据信号，再经串／并行处理器处理，输出数据信号，供MPEG解码。当@脚（音
频数据信号输出模式选择开关）为高电平时，选择并行数据信号输出；当@脚为低电平时，选择串行数
据信号( DATA)从@脚袖出（该机为此种模式），经接插件XP702送到解码电路作进一步处理。
