笔记本的声卡电路ALC202(联想旭日150)

转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23

简介所示声卡是处理音频信号的集成电路,它安装在笔记本电脑的主板上,外部的话筒(MIC)信号,音频设备送来的音频信号( LINE-IN),光驱输出的音频信号(CD-IN)可以送入声卡中进行合成、增益

9ce77646dbb7885d653264ccc8d6dcf1

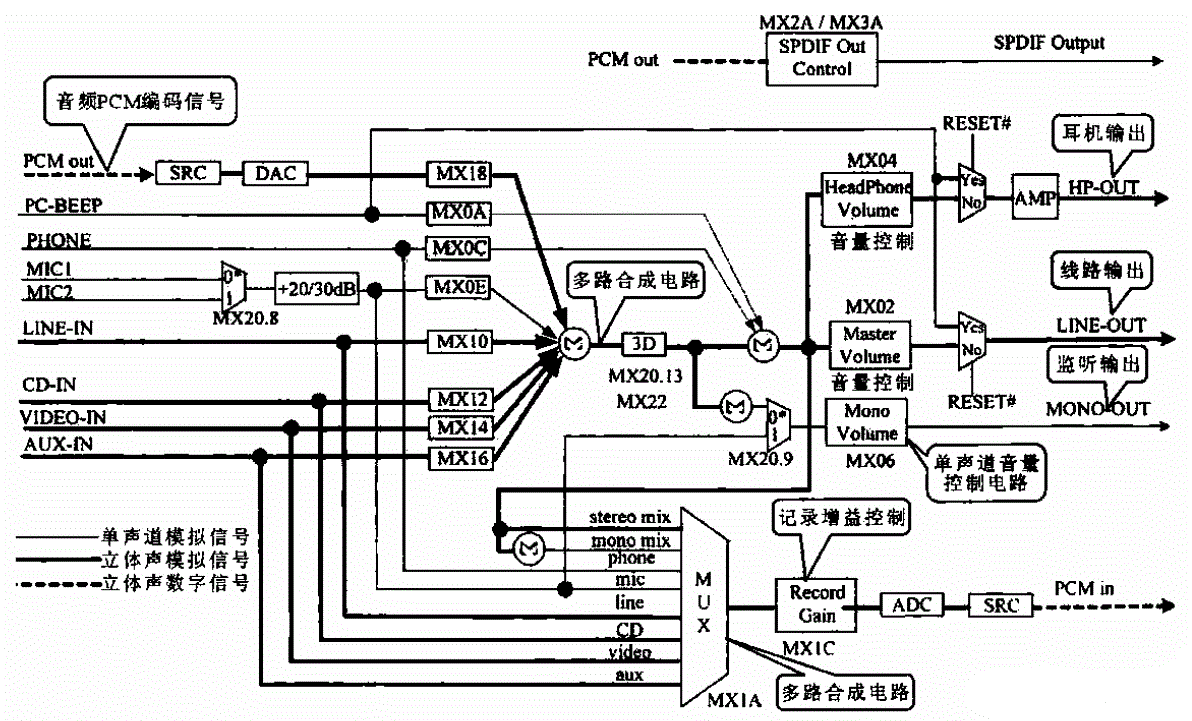

       所示声卡是处理音频信号的集成电路,它安装在笔记本电脑的主板上,外部的话筒(MIC)信号,音频设备送来的音频信号( LINE-IN),光驱输出的音频信号(CD-IN)可以送入声卡中进行合成、增益控制、音量控制等处理后,变成PCM(脉冲编码调制)数字编码信号,存入电脑中。由电脑处理的数字音频信号( PCM)也可以送入声卡芯片中,经处理后可分别送到耳机、线路输出和监听输出电路,然后再经功率放大后去驱动扬声器。
