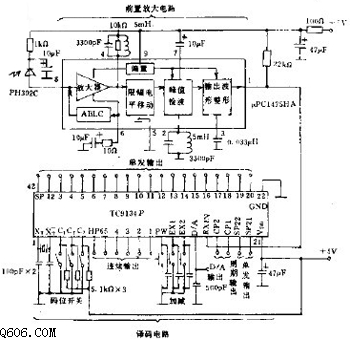

红外线接收装置电路图
电路图
这种集成电路原本开发是遥控的，因此，很方便处理32种信号，即其中2种信号是作为片内5位A/D转换电路加减信号，另外2种信号是作为每发送一次信号重复通断操作的循环输出信号。另...
阅读更多
555七色彩灯循环控制电路图
电路图

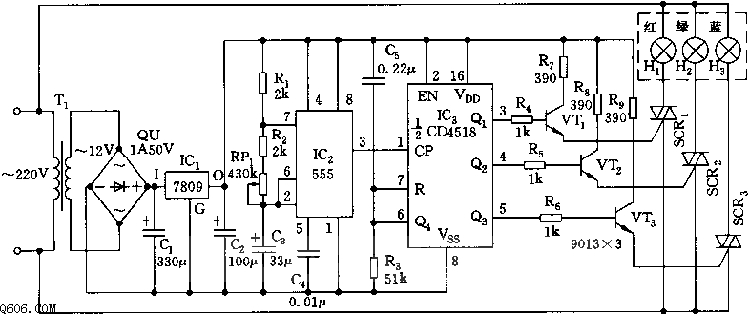

本七色彩灯循环控制电路由交流降压整流电路、时基脉冲发生器、同步加法计数器和可控硅触发彩灯电路等组成，电路如图所赤。交流降压整流电路整流稳压输出9V的直流电压，供IC1、...
阅读更多
七功能无线遥控接收电路图
电路图

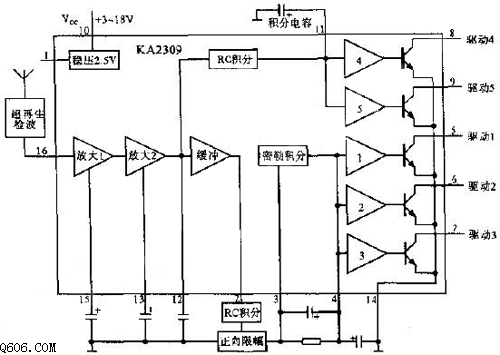

该图为七功能玩具汽车专用无线电遥控接收电路KA2309，各引脚功能如下。1脚：稳压器输出（2.5V）；2脚：缓冲器输出；3脚：密勒积分器输入；4脚：密勒积分器输出；5脚：驱前输出；...
阅读更多
555三色闪光饰电路图
电路图
如图所示，电路由556和一个双芯发光管组成。IC的左半部（1/2 556）与R1、R2、C1等组成频率约2Hz的多谐振荡器；IC的右半部（1/2 556）与R4、R5、C2等组成约为0.5Hz的多谐振荡器。输出端5、...
阅读更多
卫星电视接收机高频解调及电源电路图
电路图

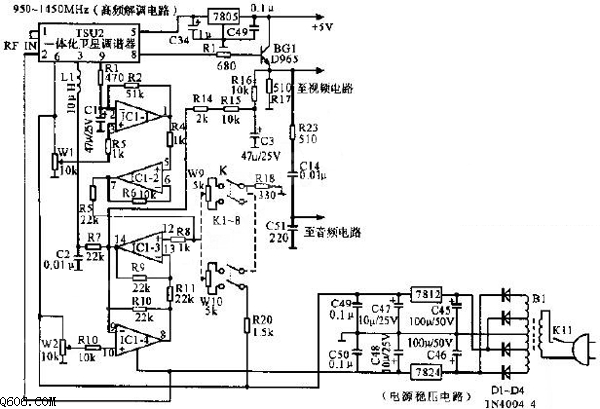

该图为卫星电视接收机高频解调及电源电路。参数指值在图上，便于制作，成本低廉。高频解调电路采用TSU2一体化卫星调谐器，控制电路由四运放集成电路构成。电源电路由变压器B1、...
阅读更多
卫星电视接收机视频处理电路图
电路图

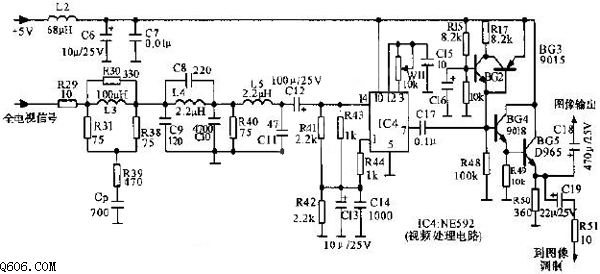

由高频解调电路送来的全电视信号，经滤波电路滤去伴音信号之后，经视频处理集成块NE592（IC4）及射随器，输出图像信号。该信号分为两路：一路送视频输出孔；另一路送电视信号调...
阅读更多
预加重和去加重电路图
电路图

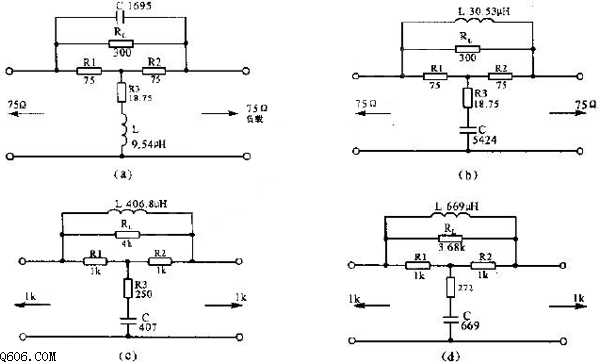

为了提高图像信号高频端信噪比和减小输出总杂波，在调频系统中采用了视频预加重和去加重技术。图a是CCIR推荐的相应于625行制预加重网络。图b是CCIR建议的传送525行的视频预加重网络...
阅读更多
混合式压电转换器驱动电路图
电路图

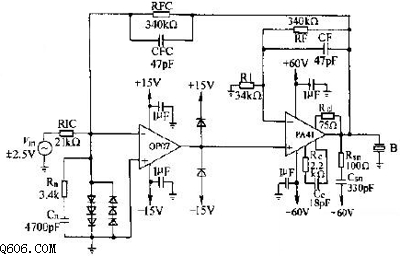

电路由OP07和高压MOSFET运算放大器PA41等元器件组成。OP07放大器用来控制精度和漂移，PA41用来作电压和电流放大器，驱动压电换能器。PA41的工作电压可达正负175V.图中二极管为1N4148S....
阅读更多
卫星电视接收机音频电路图
电路图

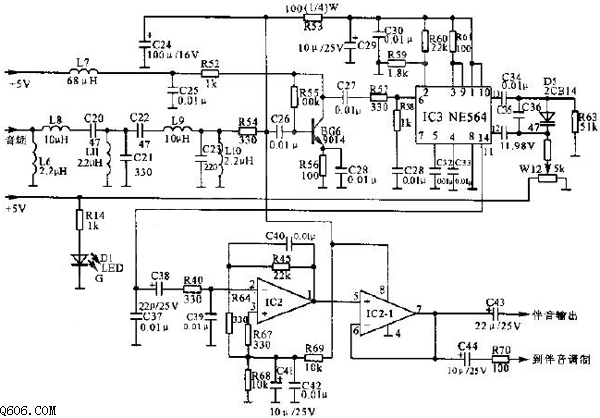

由高频解调电路输出的全电视信号中的伴音信号，引至本电路的L8及L6，经滤波等处理送入音频处理集成芯片NE564（IC3）进行处理，并经IC2放大，分两路输出：一路至伴音输出孔；另一路...
阅读更多
远程发射机电路图
电路图

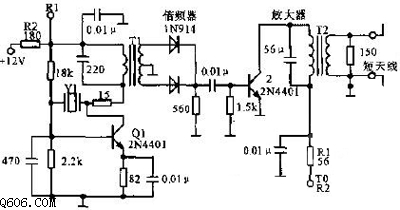

该发射机提供调整八木和其他波束天线用的远场信号源。Q1为Pience振荡器，工作在7.06MHz晶体的振荡主模，可用来测量20、15、10m频段的14.12、21.18、28.24MHz的场强。天线为两段1.5m长，连成...
阅读更多
